Адаптер ЛИН-ЛАН

Адаптер ЛИН-ЛАН предназначен для подключения приборов системы измерительной СЕНС к персональному компьютеру через локальную (корпоративную) сеть или Интернет.

Работает с любым программным обеспечением, поддерживающим протокол СЕНС, через виртуальный COM-порт, который создаётся на персональном компьютере (ноутбуке) c помощью бесплатного программного обеспечениея Moxa NPort.

Особенности

• возможность использования проводных и беспроводных сетей для подключения к СИ СЕНС
• удалённая настройка, диагностика и мониторинг устройств из состава СИ СЕНС
• увеличение расстояния до операторных, диспетчерских, офисов, в которых установлен компьютер с программным обеспечением
• гальваническая развязка линии питания-связи СЕНС и сетевого интерфейса
• простое подключение – программное обеспечение, кабель для подключения и настройки поставляются в комплекте с адаптером

Описание
Адаптер выполнен в корпусе из ударопрочного полиамида. В корпусе адаптера размещена печатная плата с влагозащитным покрытием.

Сзади адаптера расположена защёлка для его монтажа на DIN-рейку TS-35.

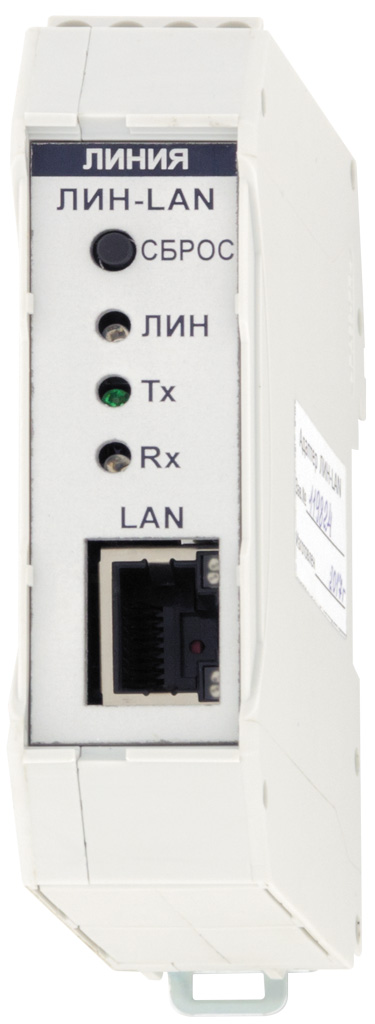

В верхней части расположены две колодки с винтовыми клеммными зажимами для подключения линии СЕНС. На лицевой панели расположены: кнопка «СБРОС»; светодиодные индикаторы «ЛИН», «ТХ», «RX»; разъём RJ-45.

Кнопка «Сброс» предназначена для перезагрузки адаптера.

Индикатор «ЛИН» светится при работе адаптера и кратковременно гаснет при получении данных по линии СЕНС. Индикаторы «TX» и «RX» показывают обмен данными по сетевому интерфейсу.

Разъём RJ-45 предназначен для подключения к сети Ethernet.

Электропитание адаптера осуществляется от линии СЕНС.

Характеристики

Параметры питания устройства:       номинальное напряжение, В                                                                    9
                                                             допустимое напряжение, В                                                                   от 6 до 15
                                                             потребляемый ток, мА, не более                                                           55
Параметры интерфейса LAN для протокола СЕНС:
                                                             скорость обмена, бит/c                                                                         19200
                                                             бит в байте                                                                                            8
                                                             контроль четности                                                                                 отсутствует
                                                             число стоповых бит                                                                               1
Напряжение изоляции между группами контактов разъема «LAN» и зажимов «ЛИН», В, не менее                 500
Сопротивление изоляции между группами контактов разъема «LAN» и зажимов «ЛИН», МОм, не менее       20
Диапазон температур окружающей среды, °С                                                                                                   от 0 до +50 1)
Степень защиты по ГОСТ 14254                                                                                                                         IР20
Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0                                             III
Масса, г, не более                                                                                                                                               200
Назначенный срок службы, лет, не менее                                                                                                          10
Максимальное сечение подключаемых проводников, мм², не более                                                                1.5
Габаритные размеры (Ш × В × Г), мм                                                                                                                  22.4 × 88 × 67

 Примечание.
1) Адаптер устойчив к воздействию окружающего воздуха влажностью не более 95±3% при 35 °С и более низких температурах без конденсации влаги
