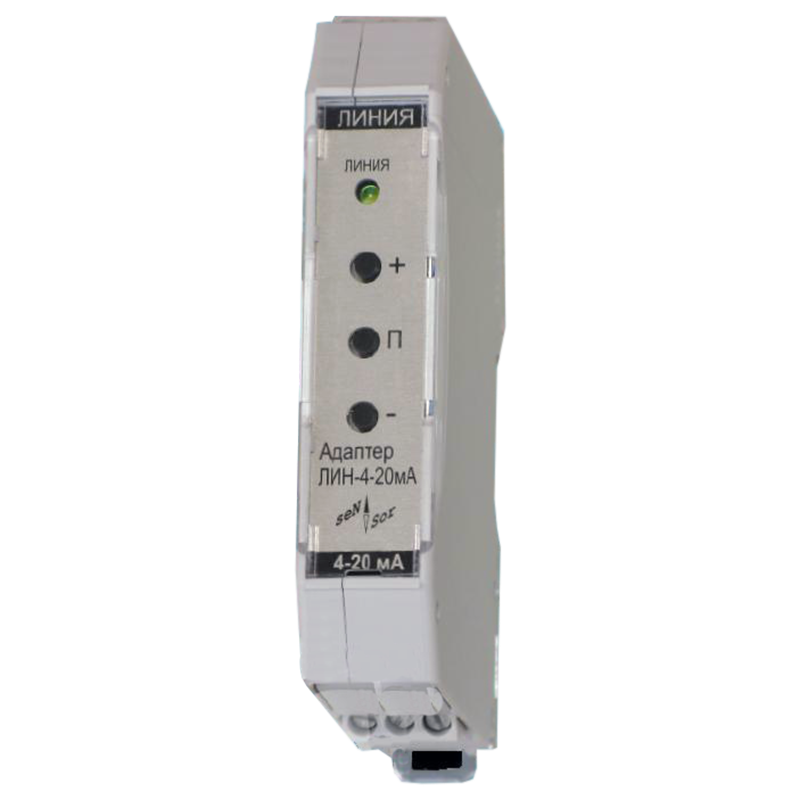

Адаптеры (рис. 1... 3) предназначены для преобразования значения измеряемого параметра датчика СИ СЕНС в сигнал токовой петли 4-20 мА. Адаптеры “...-24В” имеют встроенный блок питания, обеспечивающий питание датчиков в линии СИ СЕНС. Адаптеры “ВУУК -...” предназначены для эксплуатации во взрывоопасных зонах в соответствии с маркировкой взрывозащиты 1ExdIIBT4. Принцип работы: адаптер запрашивает значение выбранного измеренного параметра датчика и преобразует полученное значение в токовый сигнал 4-20 мА. Номенклатура, технические характеристики приведены в табл. 1, схемы соединений - рис. 4.
Преимущество применения датчиков СИ СЕНС с адаптерами ЛИН-4-20 мА заключается в том, что достаточно только одного кабеля для получения данных от нескольких датчиков (рис. 5).
_maa.jpg)
При заказе адаптеры обозначаются в соответствии с верхней строкой таблицы технических параметров (см. ниже). Жирным шрифтом выделены параметры, значения которых даны в примечании.
|
Обозначение адаптера |
ЛИH-4-20мA-DIN |
ЛИН-4-20мА |
ЛИН-4-20мА-24В-А1) |
ВУУК-ЗКВ-ЛИН-4-20мА-Б1) |
ВУУК-ЗКВ-ЛИН-4-20мА-24В-Б1) |
|
Тип корпуса, рис... |
1 |
2 |
3 |
||
|
Схема соединений, рис... |
4А2) |
4А |
4Б |
4А |
4Б |
|
Напряжение питания, В 3) |
6...12 (СИ СЕНС) |
4...15 (СИ СЕНС) |
12...42 |
4...15 (СИ СЕНС) |
12...42 |
|
Ток потребляемый по цепи питания, не более |
30 мА |
5 мА |
20 мА4) (при 24В) |
5мА |
20мА4)(при 24В) |
|
Напряжение выходное (в линию СИ СЕНС), В |
- |
- |
7+-0,5 |
- |
7+-0,5 |
|
Ток нагрузки, А, не более |
- |
- |
0,15 |
- |
0,15 |
|
Параметры токового выхода: - допустимое подаваемое напряжение, В - диапазон изменения тока, мА |
9...42 3,5...21,2 |
||||
|
Приведенная погрешность преобразования: - основная, % - дополнительная температурная, %/10 °С |
0,1 0,1 |
||||
|
Материал корпуса |
ударопрочный полистирол |
сталь 09Г2С |
|||
|
Маркировка взрывозащиты |
- |
1ExdIIBT4 |
|||
|
Диапазон температур окружающей среды, °С |
-30 ... 50 |
5…50 |
-50 ... 60 |
||
|
Климатическое исполнение по ГОСТ 15150 |
УХЛ4*5) |
- |
УХЛ1* 5) |
||
|
Степень защиты по ГОСТ 14254 |
IP20 |
IP66 |
|||
|
Габаритные размеры, мм |
17,5x91x70 |
65x65x57 |
125x155x70 |
||
|
Средний срок службы, лет, не менее |
10 |
||||
1) - обозначения при заказе:
ЗКВ (или 2KB) - число кабельных вводов ВУУК.
А - признак наличия зажима для крепления на DIN-рейку: без обозначения - крепления нет; DIN - крепление есть.
Б - крепление защитной оболочки кабеля: без обозначения - УКМ 10; УКМ12/УК16/УКБК15 - соответствующее крепление оболочки кабеля.
2) - схема показано упрощенно, подробнее - см. РЭ.
3) - для токовой петли требуется отдельный источник питания (12...42)В.
4) - без учета потребления устройств, подключенных к линии.
5) - в указанном диапазоне температур окружающей среды.
