Газосигнализатор СЕНС СГ-А1 (СИ СЕНС)

Газосигнализатор СЕНС СГ-А1 предназначен для непрерывного автоматического измерения довзрывоопасной концентрации горючих газов и паров, в том числе паров нефтепродуктов в окружающей атмосфере.
Применяется в современных системах контроля загазованности на объектах гражданского строительства, химической и нефтехимической промышленности, в машиностроении и судостроении.
Основные объекты эксплуатации: АЗС, АГЗС, МАЗС, КАЗС, АГНКС, нефтебазы, хранилища газа, ГНС, НПЗ и т. п.

Особенности

• антивандальный корпус из алюминиевого сплава
• простое применение и ввод в эксплуатацию
• транзитное подключение
• оптический датчик стойкий к высоким концентрациям и воздействию агрессивных и отравляющих веществ
• непрерывная самодиагностика
• местная светодиодная индикация
• широкий выбор интерфейсов: линия питания-связи СЕНС (протокол СЕНС); RS-485 (протокол Modbus RTU); 4-20 мА (протокол HART Revision 6)
• два встроенных сигнальных реле
• пять настраиваемых порогов срабатывания
• большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)

Описание

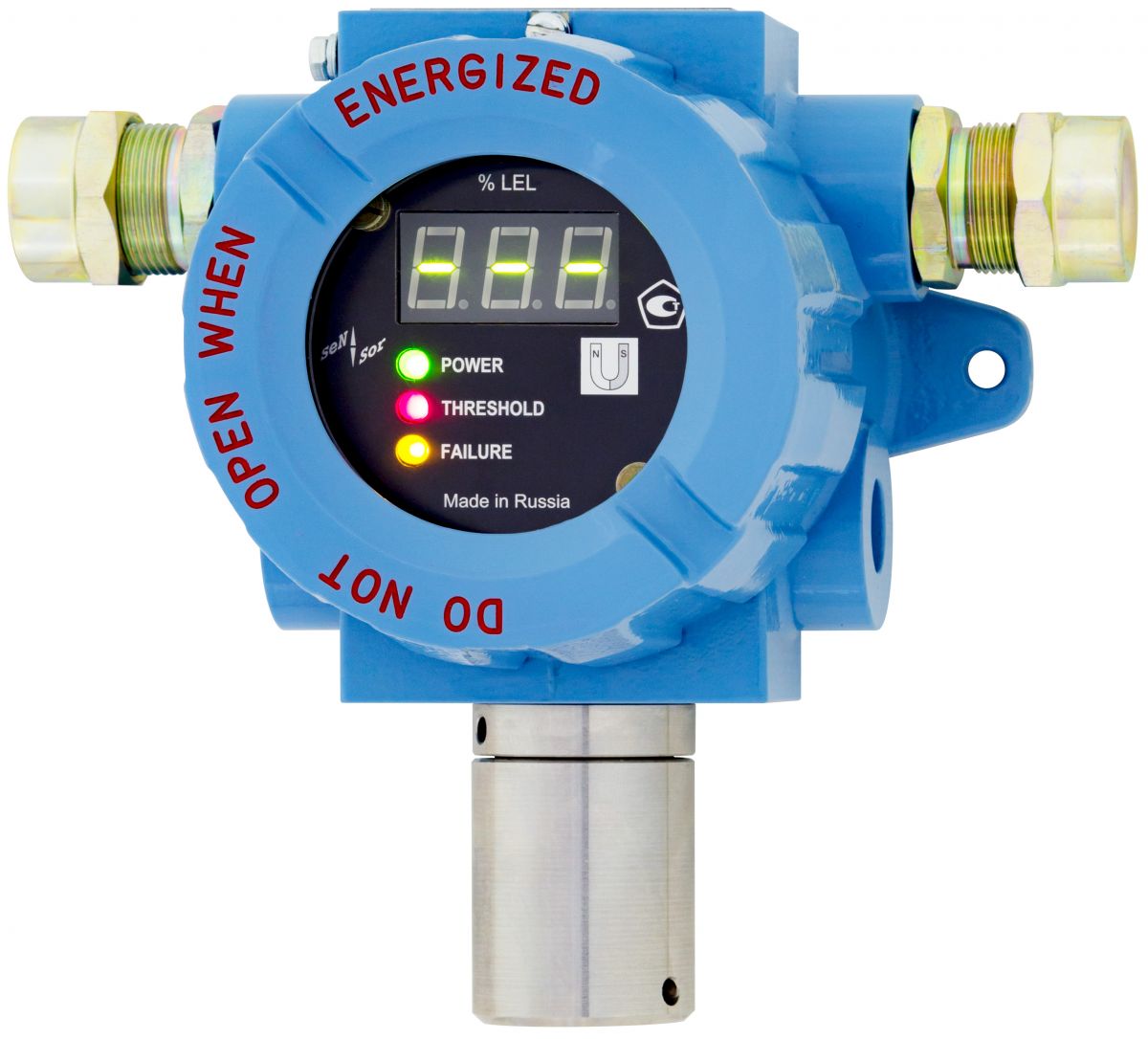

Выполнен в корпусе из алюминиевого сплава со смотровым окном и кабельными вводами. Внутри размещён электронный блок управления с двумя реле, плата с клеммами для подключения внешних цепей, световые индикаторы или дисплей, элемент управления магнитным ключом, оптический чувствительный элемент.
Электронный блок преобразует сигнал оптического датчика газа, действие которого основано на принципе инфракрасной абсорбции, в значение НКПР, доступное по цифровому или аналоговому интерфейсам.
При достижении заданных пороговых значений концентрации срабатывают сигнальные реле и светится красный световой индикатор. Зелёный служит для индикации наличия питания. Жёлтый светится при неисправности, превышении максимально допустимого значения концентрации газа, нестабильном или некачественном питании.
Настройка, калибровка и поверка устройства осуществляется с помощью программы «Настройка датчиков и вторичных приборов» или сигнализатора МС-К-500-3 (СИ СЕНС).

Характеристики

Диапазон измерений, % НКПР                                                                                                       от 0 до 100
Определяемые газы                                                                                                                       метан, пропан, бутан, гексан
Поверочные газы                                                                                                                           метан, пропан
Межповерочный интервал, мес                                                                                                      24
Время установления показаний, с, не более                                                                                  60
Время прогрева, с, не более                                                                                                           120
Пределы допускаемой абсолютной погрешности, % НКПР, не более                                             ±3
Напряжение питания номинальное (DC), В                                                                                     12
Напряжение питания допустимое (DC), В                                                                                       от 4,5 до 30 1)
Потребляемая мощность, Вт, не более                                                                                            2,5
Интерфейсы (протоколы)                                                                                                                линия питания-связи СЕНС (протокол                                                                                                                                                            СЕНС),
                                                                                                                                                        RS-485 (протоколы СЕНС, Modbus RTU),
                                                                                                                                                        4-20 мА (протокол HART)
Параметры сигнальных реле:
                         максимальное коммутируемое напряжение постоянного / переменного тока, В  42 / 30
                         максимальный коммутируемый ток, А                                                                    0,5
Количество настраиваемых порогов аварийной сигнализации                                                      5
Диаметр подключаемого кабеля без брони, мм                                                                              от 5 до 18
Максимальное сечение подключаемых проводников, мм², не более                                             2,5
Материалы, контактирующие с окружающей средой                                                                      АК7ч (Ал9), сталь 20, сталь 12Х18Н10Т,
                                                                                                                                                         сталь 14Х17Н2, AISI 431
Климатическое исполнение по ГОСТ 15150                                                                                    УХЛ1
Температура эксплуатации, хранения, транспортирования, °С                                                        от -40 до +60
Степень защиты по ГОСТ 14254                                                                                                       IP66
Маркировка взрывозащиты                                                                                                             1 Ex d IIB T4 Gb
Габаритные размеры Ш × В × Г, мм, не более                                                                                   240×240×170
Масса брутто / нетто, кг, не более                                                                                                    3 / 2,5
Срок службы чувствительного элемента (сенсора), лет                                                                    8
Срок службы, лет                                                                                                                               15

 Примечание.
1) при использовании интерфейса «СЕНС» максимальное напряжение питания составляет 18 В
