Газосигнализатор СЕНС СГ-А2-КСВЗ (СИ СЕНС)

Газосигнализатор СЕНС СГ-А2-КСВЗ предназначен для непрерывного автоматического измерения довзрывоопасной концентрации горючих газов и паров, в том числе паров нефтепродуктов в окружающей атмосфере.
Применяется в современных системах контроля загазованности на объектах гражданского строительства, химической и нефтехимической промышленности, в машиностроении и судостроении.
Основные объекты эксплуатации: АЗС, АГЗС, МАЗС, КАЗС, АГНКС, нефтебазы, хранилища газа, ГНС, НПЗ и т. п.

Особенности

• взрывобезопасное исполнение
• простое применение и ввод в эксплуатацию
• оптический датчик стойкий к высоким концентрациям и воздействию агрессивных и отравляющих веществ
• непрерывная самодиагностика
• пять настраиваемых порогов срабатывания
• большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)

Описание

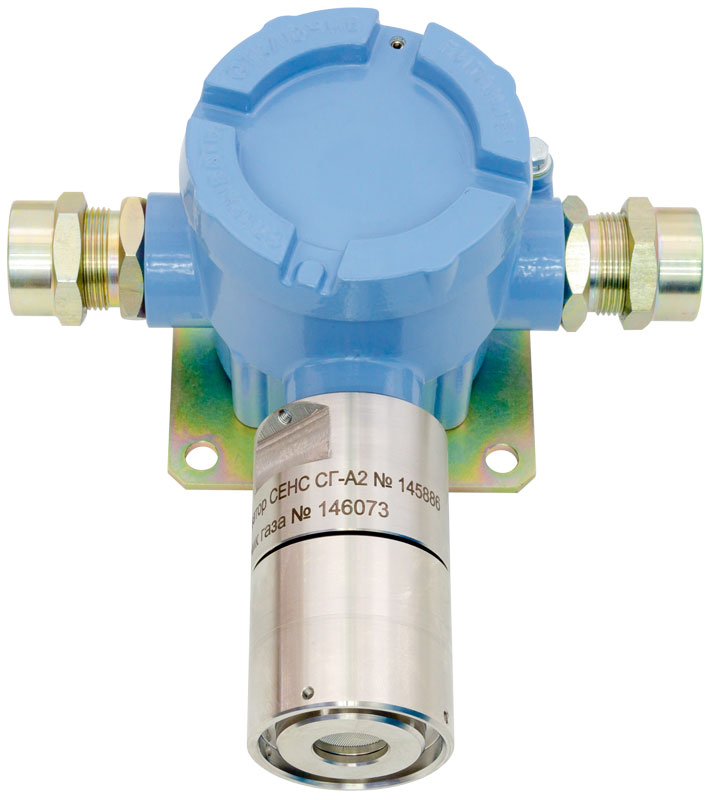

Выполнен в корпусе из нержавеющей стали с кабельным вводом D12. Внутри размещён электронный блок управления, плата с клеммами для подключения внешних цепей (опционально), оптический чувствительный элемент.
Электронный блок преобразует сигнал оптического датчика газа, действие которого основано на принципе инфракрасной абсорбции, в значение НКПР, доступное по цифровым интерфейсам.
Подключение осуществляется, в зависимости от модели газосигнализатора, через кабельный ввод D12 или соединительную коробку, расположенные в верхней части прибора, с помощью кабелей круглого сечения диаметром от 5 до 18 мм.
Настройка, калибровка и поверка устройства осуществляется с помощью программы «Настройка датчиков и вторичных приборов» или сигнализатора МС-К-500-3 (СИ СЕНС).
Для оптимального выбора комплектации газосигнализатора предлагаем воспользоваться технической консультацией по применению.

Характеристики

Принцип измерения                                                                            инфракрасная абсорбция
Метод пробоотбора                                                                             диффузионный
Диапазон измерений, % НКПР                                                            от 0 до 100
Время установления показаний, с, не более                                        60
Время прогрева, с, не более                                                                120
Напряжение питания номинальное (DC), В                                          от 4,5 до 15 (СЕНС); от 5 до 50 (RS-485)
Потребляемая мощность, Вт, не более                                                 0,5 (СЕНС); 1 (RS-485)
Климатическое исполнение по ГОСТ 15150                                        УХЛ1*, но в диапазоне температур от -40 до +60 °C и с верхним                                                                                                                   пределом относительной влажности до 98%
Основная абсолютная погрешность измерений в диапазоне
от 0 до 60 % НКПР, % НКПР, не более                                                 ±3
Основная относительная погрешность измерений в диапазоне
от 60 до 100 % НКПР, %, не более                                                       ±5
Межповерочный интервал,                                                                  лет 2
Диапазон температур окружающей среды, °С                                     от -40 до +60
Относительная влажность воздуха, %, не более                                  98 (при температуре 40 ºС)
Атмосферное давление, кПа                                                                от 80 до 120
Степень защиты по ГОСТ 14254                                                           IP66
Маркировка взрывозащиты                                                                 1 Ex d IIB T4 Gb
Габаритные размеры Ш × В × Г, мм, не более                                      250×210×93
Масса, кг, не более                                                                               2,5
Полный средний срок службы, лет                                                       15
