Наличие товара
нет
Цена:
По запросу

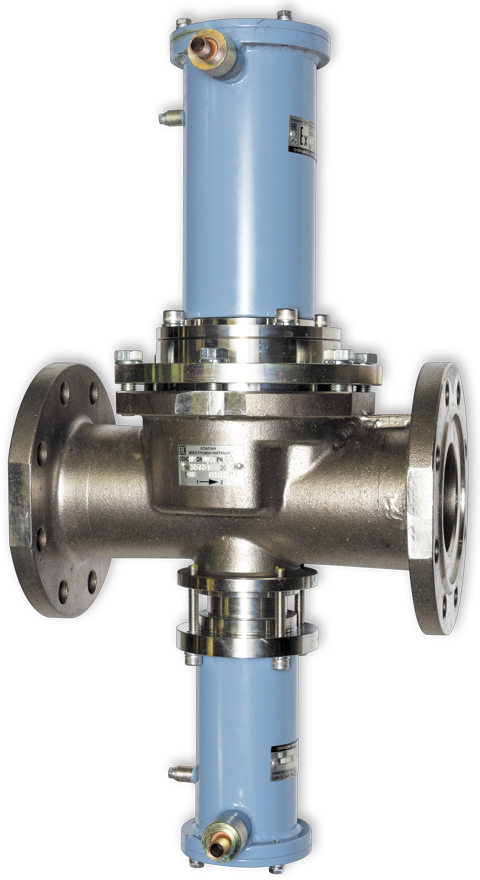

Предназначены для работы в качестве запорного устройства с дистанционным электрическим управлением, обеспечивающим ступенчатое регулирование потоков жидких, в т. ч. вязких сред в трубопроводах. Имеют два независимых прохода.
Устанавливаются для обеспечения безопасности в стационарных технологических системах налива ж/д и автоцистерн. Применяются в составе измерительных установок для дозированного отпуска нефти и темных нефтепродуктов.
Преимущественное применение:
- товарная нефть
- синтетические и минеральные масла; и т. п.
Особенности
- местный световой указатель положения затвора
- арктическое исполнение от -60 °C
- датчик конечных положений затвора (для DN80)
- исполнение для температур рабочей среды до 200°C
| Номинальный диаметр большого прохода (DN1), мм | 40 | 80 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр малого прохода (DN2), мм | 10 | 25 | 32 | 40 | |||||
| Номинальное давление (PN), кгс/см² | 25 | ||||||||
| Перепад давлений (ΔP) в прямом направлении, кгс/см² | от 0 до 25 1) | ||||||||
| Перепад давлений (ΔP) в обратном направлении, кгс/см² | от 0 до 8 1) | ||||||||
| Пробное давление, кгс/см² | 38 | ||||||||
| Герметичность затворов по ГОСТ Р 54808 | класс «А» | ||||||||
| Материал корпуса | сталь 10Х18Н9Л | ||||||||
| Напряжение питания |
|
||||||||
| Потребляемая мощность (PФ / PУД), Вт |
|
||||||||
| Продолжительность включения, % | 100 | ||||||||
| Частота включения, цикл / мин, не более | 6 | ||||||||
| Температура рабочей среды, °C |
от минус 50 до плюс 80 (кратковременно до 100) от 5 до 200 – для исполнения «-200C» |
||||||||
| Температура окружающей среды, °C | от минус 50 (от минус 60 – по заказу) до плюс 60 | ||||||||
| Маркировка взрывозащиты | 1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36) IIC T6 Gb X; (1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36) IIC T6...T3 Gb X - только для исполнения -200C) | ||||||||
| Положение на трубопроводе | приводом большого прохода вверх ±90° | ||||||||
| Тип присоединения | фланцевое исп. F по ГОСТ 33259-2015 (другое – по заказу) | ||||||||
| Габаритные размеры, мм: | А, не более | 551 | 656 | 656 | 656 | ||||
| Б, не более | 317 | 373 | 373 | 373 | |||||
| В | 230 | 308 | 308 | 308 | |||||
| Масса, кг, не более | 24 | 36 | |||||||
| Полный срок службы, лет | 40 | ||||||||
Примечание.
1) ΔP, при котором гарантируется герметичность затвора класса «А»
