Обеспечивают подачу световых сигналов для привлечения внимания персонала в аварийных и иных ситуациях.
Применяются во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Могут применяться в условиях воздействия атмосферных осадков, солнечного излучения.

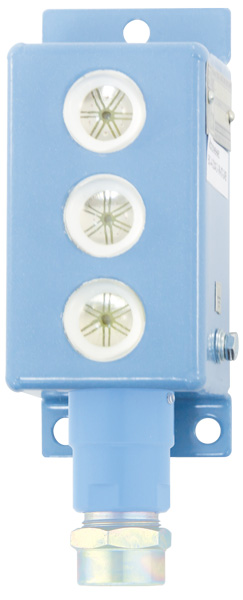

Корпус выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытия. Полость корпуса заполнена эпоксидным компаундом. На лицевой панели корпуса расположены три ярких многокристальных светодиода. Корпус имеет кабельный ввод с несъемным кабелем. Подключается по четырехпроводной схеме, приведенной на рисунке.
Номинальное напряжение питания, цвета свечения индикаторов, функция выбора режимов свечения, комплектация кабельного ввода определяются при заказе.
Cигнализатор исполнения ВС-4-П-3СФ» выпускается только под напряжения питания 12 или 24 В и позволяет выбрать один из четырех режимов работы для каждого светового индикатора (постоянное свечение, мигание с частотой 4, 2 или 0.5 Гц). Настройка осуществляется поднесением магнита из комплекта поставки к определенному месту корпуса.
При подаче питания на проводник загораются соответствующий светодиод. Световая сигнализация ВС-4-П-3СФ производится в предварительно выбранных режимах. В сигнализаторе на номинальное напряжение 6В при одновременной подаче питания на верхний и нижний светодиоды будет светиться только один – верхний (приоритет тревожной сигнализации).
Характеристики
| Исполнение | «6В» | «12В» | «24В» | ||
|---|---|---|---|---|---|
| Напряжение питания, В | от 4,7 до 9 (DC) | от 9 до 16 (DC) | от 20 до 28 (DC) | ||
| Потребляемый ток1), мА, не более | — | 60 1) | |||
| Потребляемая мощность, Вт, не более | 0,85 | — | |||
| Режимы свечения индикаторов | постоянное | постоянное; мигание 2) с частотой 4, 2, 0.5 Гц | |||
| Сила света1), мкд, не менее | 500 1) | 1000 1) | |||
| Полный угол обзора, град, не менее | 110 | ||||
| Температура окружающей среды, °С | от минус 50 до плюс 60 | ||||
| Климатическое исполнение по ГОСТ 15150 | УХЛ, УТ и М | ||||
| Степень защиты по ГОСТ 14254 | IP67 | ||||
| Маркировка взрывозащиты | 1Ex mb ib op is IIC T5 Gb X | ||||
| Масса, кг, не более | 0,6 | ||||
| Срок службы, лет, не менее | 15 | ||||
Примечания.
1) При номинальном напряжении питания.
2) Только для исполнений «П»
