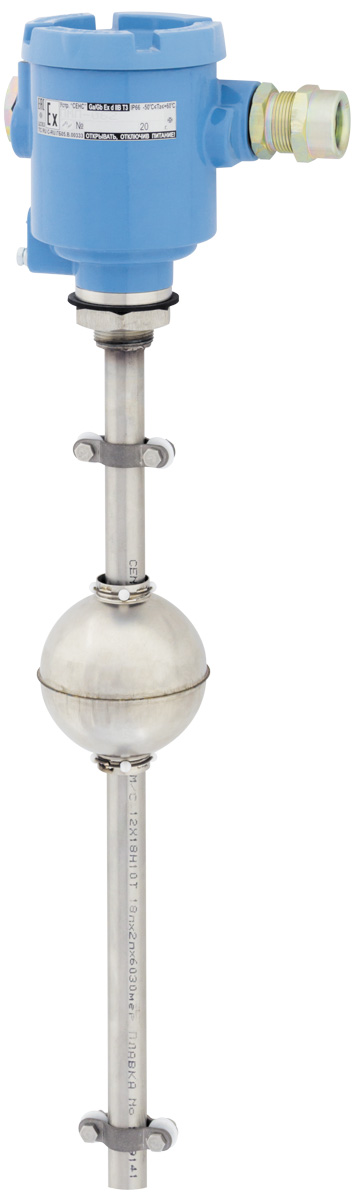

Герконовый уровнемер ПМП-062

ПМП-062 предназначен для измерения уровня жидких некристаллизующихся сред (в т. ч. нефтепродуктов и СУГ) и его преобразования в унифицированный токовый сигнал 4 – 20 мА.

Имеет дополнительные выходы в виде магнитоуправляемых контактов, замыкающихся при достижении нижнего и (или) верхнего пределов измерений.

Применяется в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности

Основные объекты эксплуатации:

АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования
системы автоматизации пищевой и химической промышленности, коммунальной сферы

Особенности

• магнитоуправляемые контакты, переключающиеся при достижении верхней и (или) нижней границы уровня
• антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
• взрывобезопасное исполнение
• инверсное исполнение для монтажа в дно резервуара
• простое применение и ввод в эксплуатацию
• транспортное исполнение для передвижных резервуаров, включая морские и речные суда
• большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)

Описание

Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу – из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется устройствами крепления защитной оболочки кабеля различных типов. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.

Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.

В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлена электронная плата с магниточувствительными контактами (герконами). Поплавок с магнитом свободно перемещается по направляющей вместе с изменяющимся уровнем среды, замыкая герконы.

Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к плате блока управления.

Характеристики

Длина направляющей, мм			от 100 до 6 000; от 100 до 2500 (транспортное исполнение); от 100 до 2000 (инверсное исполнение)
Шаг измерения уровня жидкости, мм			5
Допускаемая основная погрешность измерений уровня (для токового сигнала 4 - 20 мА)			±5 мм или ±0,2% от диапазона выходного сигнала (принимается большее значение)
Температурная погрешность, % / 10 °С			0,2
Параметры контролируемой среды:	температура, °C		от -50 (при условии отсутствия замерзания контролируемой среды) до +80 (до +125 – по согласованию с изготовителем)
	давление, МПа, не более		2,5
	плотность, кг/м³		от 450 до 1500 (бензин, дизель, СУГ, нефть, керосин, одорант и др.)
Верхняя / нижняя неизмеряемые зоны, мм, не менее			50 / 50 (зависит от типа поплавка)
Параметры выхода «сухих» контактов 1):	коммутируемое напряжение, В		от 0,05 до 42
	коммутируемый ток, А, не более		0,5
	коммутируемая мощность, Вт, не более		9
Климатическое исполнение по ГОСТ 15150			УХЛ1
Температура эксплуатации, хранения, транспортирования, °С			от -50 до +60
Степень защиты по ГОСТ 14254			IP66
Маркировка взрывозащиты			Ga/Gb Ex db IIB T3 / Ga/Gb Ex d IIB T3
Выходной сигнал			4-20 мА
Напряжение питания (Un), В			от 12 до 42 (DC)
Защита от напряжения обратной полярности			есть
Средняя наработка на отказ, ч, не менее			50000
Масса, кг, не более			25
Назначенный срок службы, лет			15

Примечание.

1) Применение реле, конденсаторов и ламп накаливания в качестве нагрузки не допускается
