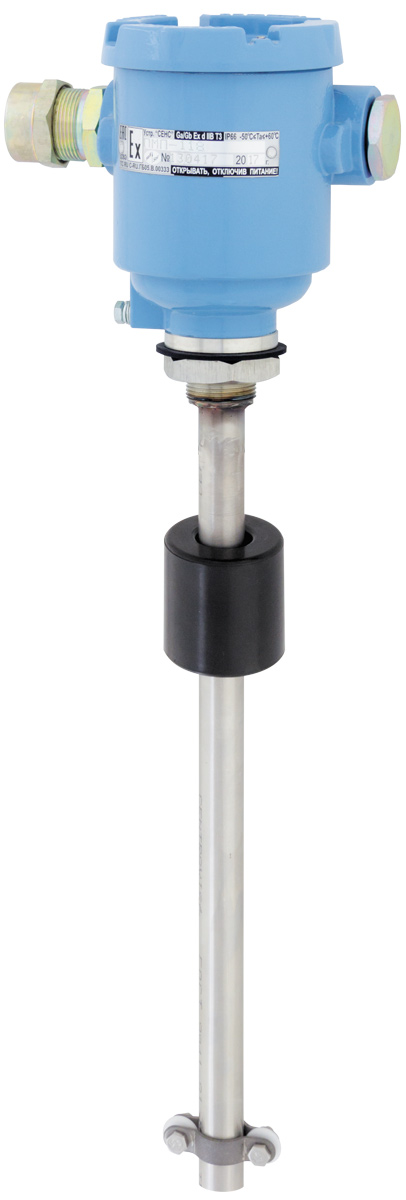

Герконовый уровнемер ПМП-118

ПМП-118 предназначен для измерения параметров жидких некристаллизующихся сред, в т. ч. взрывоопасных, находящихся в резервуарах и емкостях, при учетно-расчетных и технологических операциях.

Применяется в системах автоматизации объектов нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, автомобильной, кораблестроительной, водной, коммунально-хозяйственной, фармацевтической, пищевой и других отраслей промышленности при учётно-расчётных и технологических операциях.

Основные объекты эксплуатации: АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования; транспортные резервуары, авто-, ж/д-цистерны; системы автоматизации пищевой и химической промышленности, коммунальной сферы.

Особенности

• передаёт обработанные значения измеренных параметров
• антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
• взрывобезопасное исполнение
• инверсное исполнение для монтажа в дно резервуара
• простое применение и ввод в эксплуатацию
• транзитное подключение
• транспортное исполнение для передвижных резервуаров, включая морские и речные суда
• непрерывная самодиагностика
• большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)

Описание

Корпус из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашен порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными устройствами крепления защитных оболочек кабеля. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.

Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.

В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлен чувствительный элемент с датчиками температуры (до восьми).

Измерение уровня жидкости основано на воздействии магнита, расположенного в поплавке, на магниточувствительные контакты (герконы), находящиеся в направляющей: поплавок перемещается по направляющей вместе с изменяющимся уровнем жидкости, и своими магнитами вызывает замыкание герконов.

Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к плате блока управления.

Кроме измерений уровня и температуры преобразователь расчитывает среднюю температуру среды, плотность, объём и массу. Осуществляет выдачу управляющих сигналов при достижении приведёнными параметрами заданных значений и (или) при неисправности.

Характеристики

Длина направляющей, мм:	основной вариант		от 100 до 6000
	транспортный вариант		от 100 до 2500
	инверсный вариант		от 100 до 2000
Допускаемая основная погрешность измерений уровня, мм			±5
Пределы допускаемой абсолютной погрешности измерений температуры, °C			±0,5 (в диапазоне от -40 до +105) ±1 (в диапазоне от -50 до -40 и от 105 до 125)
Параметры контролируемой среды:	температура, °C		от -50 до +100 (до +125 по согласованию с изготовителем)
	давление, МПа, не более		2,5 (10 по заказу)
	плотность, кг/м³		от 450 до 1500 (бензин, дизель, СУГ, нефть, керосин, одорант и др.)
Климатическое исполнение по ГОСТ 15150			УХЛ1*
Температура эксплуатации, хранения, транспортирования, °С			от -50 до +60
Степень защиты по ГОСТ 14254 (IEC 60529)			IP66
Маркировка взрывозащиты			Ga/Gb Ex db IIB T3; Ga/Gb Ex d IIB T3
Протяжённость линии питания, связи, м, не более			1500 (СЕНС); 1200 (RS-485)
Напряжение питания (Un), В			DC: от 4 до 15 (СЕНС); от 6 до 36 (RS-485)
Потребляемая мощность, мВт, не более			100 (СЕНС); 400 (RS-485)
Масса, кг, не более			25
Назначенный срок службы, лет			15
Средняя наработка на отказ, ч, не менее			100 000
