Применяется для непрерывного высокоточного измерения уровня жидких продуктов в больших ёмкостях хранения при учётно-расчётных и технологических операциях.
Используется на жидких средах низкой вязкости при отсутствии взвешенных твердых частиц.
Эксплуатируется на объектах химической, фармацевтической, пищевой, нефтегазовой, топливно-энергетической промышленности, машиностроения.
Может устанавливаться на открытых площадках в условиях воздействия атмосферных осадков и солнечного излучения во взрывоопасных зонах помещений и наружных установок.
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
- высокая разрешающая способность
- измеряемый диапазон до 15 м
- температура окружающей среды от -50 до +100 °C
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
- уровень взрывозащиты – особовзрывобезопасный

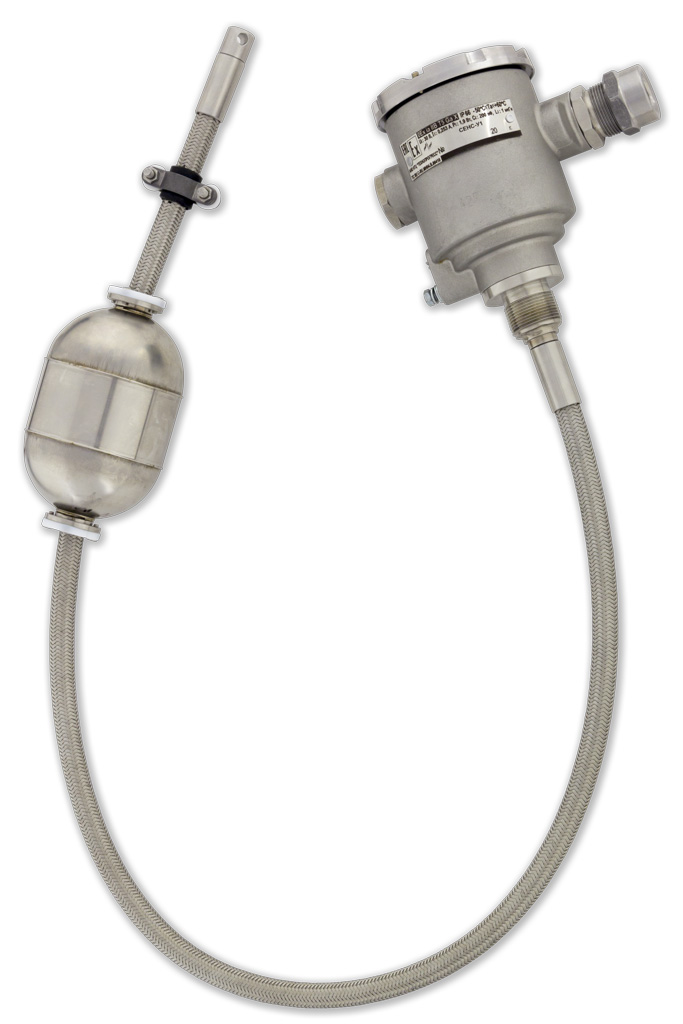

Внутри оболочки, образованной корпусом уровнемера и направляющей, располагается электронный модуль, состоящий из зонда, расположенного внутри направляющей, и блока обработки сигналов. Зонд содержит звукопровод из магнитострикционного материала. Звукопровод вставлен во фторопластовую трубку, на которую по всей длине намотана обмотка. Блок обработки сигнала с клеммным зажимом для подключения внешних цепей установлен внутри корпуса уровнемера. Уровнемер имеет внутренний и наружный зажимы заземления.
Принцип работы основан на явлении магнитострикции.
Поплавок с магнитом свободно скользит по поверхности направляющей, занимая положение относительно зонда в зависимости от уровня контролируемой среды. Через обмотку зонда пропускается импульс тока, в результате чего вдоль звукопровода по всей его длине создается импульс магнитного поля. В месте расположения поплавка с постоянным магнитом, под действием эффекта магнитострикции возникает импульс упругой деформации, который распространяется по звукопроводу. Импульс доходит до конца звукопровода и с помощью пьезоэлемента фиксируется блоком обработки сигналов. Блок измеряет интервалы времени от момента формирования импульса тока в обмотке зонда до момента приёма импульса упругой деформации от поплавка. Так как скорость распространения импульса упругой деформации в звукопроводе постоянна, то это позволяет определить расстояние до местоположения поплавка, определяемого положением уровня контролируемой среды.
Блок обработки сигналов формирует в соответствии с измеренным уровнем выходные сигналы 4-20 мА, а также обеспечивает работу по протоколу HART.
| Измеряемые параметры среды | уровень | ||
|---|---|---|---|
| Длина направляющей, мм | от 1 000 до 15 000 | ||
| Материалы, контактирующие со средой | нержавеющая сталь, полимер тетрафторэтилена (тефлон) | ||
| Допускаемая основная погрешность измерений уровня (для токового сигнала 4 - 20 мА) |
±3 мм или ±0,05 % от диапазона измерений (большее значение) для исполнения 0; ±2 мм или ±0,05 % от диапазона измерений (большее значение) для исполнения 1 |
||
| Допускаемая основная погрешность измерений уровня (для цифрового сигнала HART) |
±3 мм для исполнения 0; ±2 мм для исполнения 1 |
||
| Параметры контролируемой среды: | температура, °C | от -50 до +100 1) | |
| давление, МПа, не более | 0,15 | ||
| плотность, кг/м³ | от 600 до 1 500 2) | ||
| Верхняя / нижняя неизмеряемые зоны, мм, не менее | 100 / 100 | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты | 0Ex ia IIB T5 Ga X | ||
| Напряжение питания (Un), В | от 9 до 30 (DC) | ||
| Потребляемая мощность, Вт, не более | 1 | ||
| Масса, кг, не более | 10 | ||
| Назначенный срок службы, лет | 15 | ||
Примечания.
1) При условии отсутствия замерзания контролируемой среды.
2) Конкретное значение плотности определяется типом используемого поплавка
