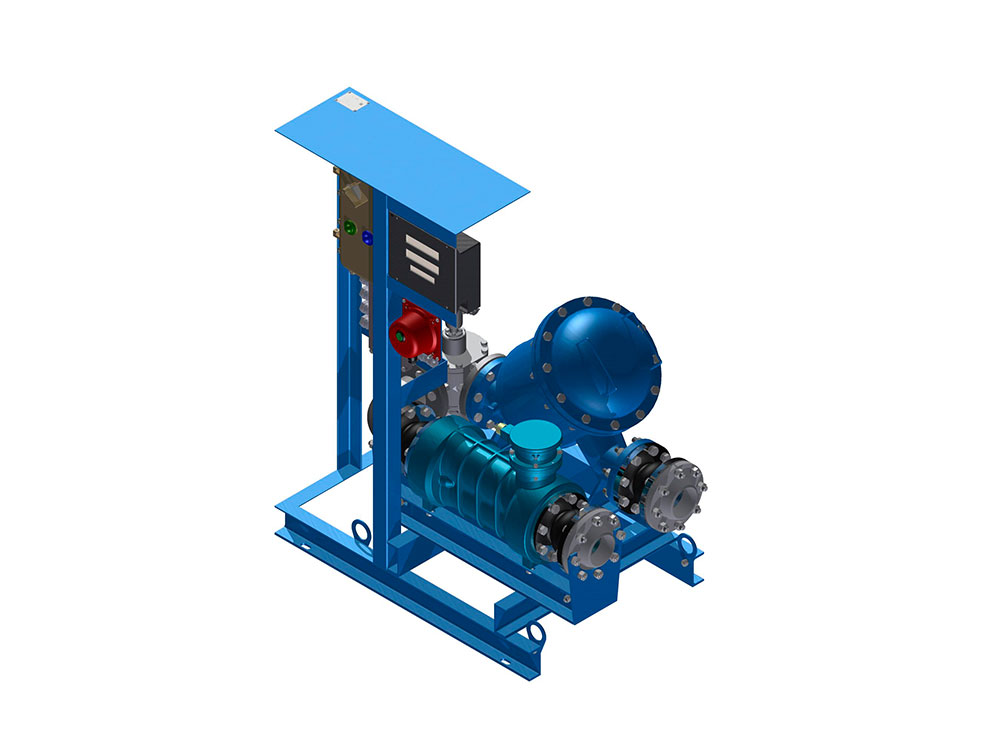

Счетно-дозирующий комплекс СДК-01 предназначен для измерения объема и коммерческого отпуска заданной дозы нефтепродуктов при перекачке, сливе, наливе.
В состав СДК 01 входит: электронасосный агрегат, фильтр, счетчик, устройство заземления автоцистерн, электромагнитный двухкаскадный клапан, кнопка «пуск-стоп», датчик уровня, шкаф управления, пульт управления.
Особенности счетно-дозирующего устройства:
- Автоматическое прекращение налива при отпуске заданной дозы.
- Отключение при:
— достижении предельного уровня налива;
— нажатии кнопки «стоп»;
— отсутствии заземления автоцистерны. - Пульт управления на два поста налива.
- Режим малого расхода в начале и в конце налива.
- Варианты исполнения:
— для заглубленных резервуаров и вязких нефтепродуктов;
— шкаф управления для 1-го, 2-х и 4-х постов налива.
Технические характеристики устройства СДК 01:
| Диаметр условного прохода, мм | 100 |
| Условное давление, МПа, не более | 1 |
| Вязкость перекачиваемого продукта, сСт | от 0,55 до 60 |
| Производительность, м3/ч | от 30 до 100 |
| Температура окружающего воздуха, °С | |
|
- для счетно-дозирующего устройства |
от -40 до +50 |
|
- для аппаратуры дистанционного управления |
от +10 до +35 |
| Минимальный объем жидкости при измерении, л | 200 |
| Относительная погрешность измерений объема | ±0,25 |
| Дискретность измерений, л | 1 |
| Максимальная величина задаваемой дозы, л | 99000 |
| Верхний предел суммарного учета счетчика, л | 99999999 |
| Напряжение питающей сети, В | 380 ±10% |
| Частота питающей сети, Гц | 50±1 |
| Потребляемая мощность, кВА, не более | 15 |
| Категория взрывозащищенности | 2ЕхdiIIВТ4 |
| Назначенный срок службы, лет | 10 |
| Габаритные размеры счетно-дозирующего устройства: | |
| - длина/ширина/высота, мм | 1650/535/1254 |
| - для заглубленных резервуаров, мм | 1890х535х1254 |
| - для вязких нефтепродуктов, мм | 1740х535х1254 |
| Масса, кг | 330 |
- Артикул:
- СДК-01
