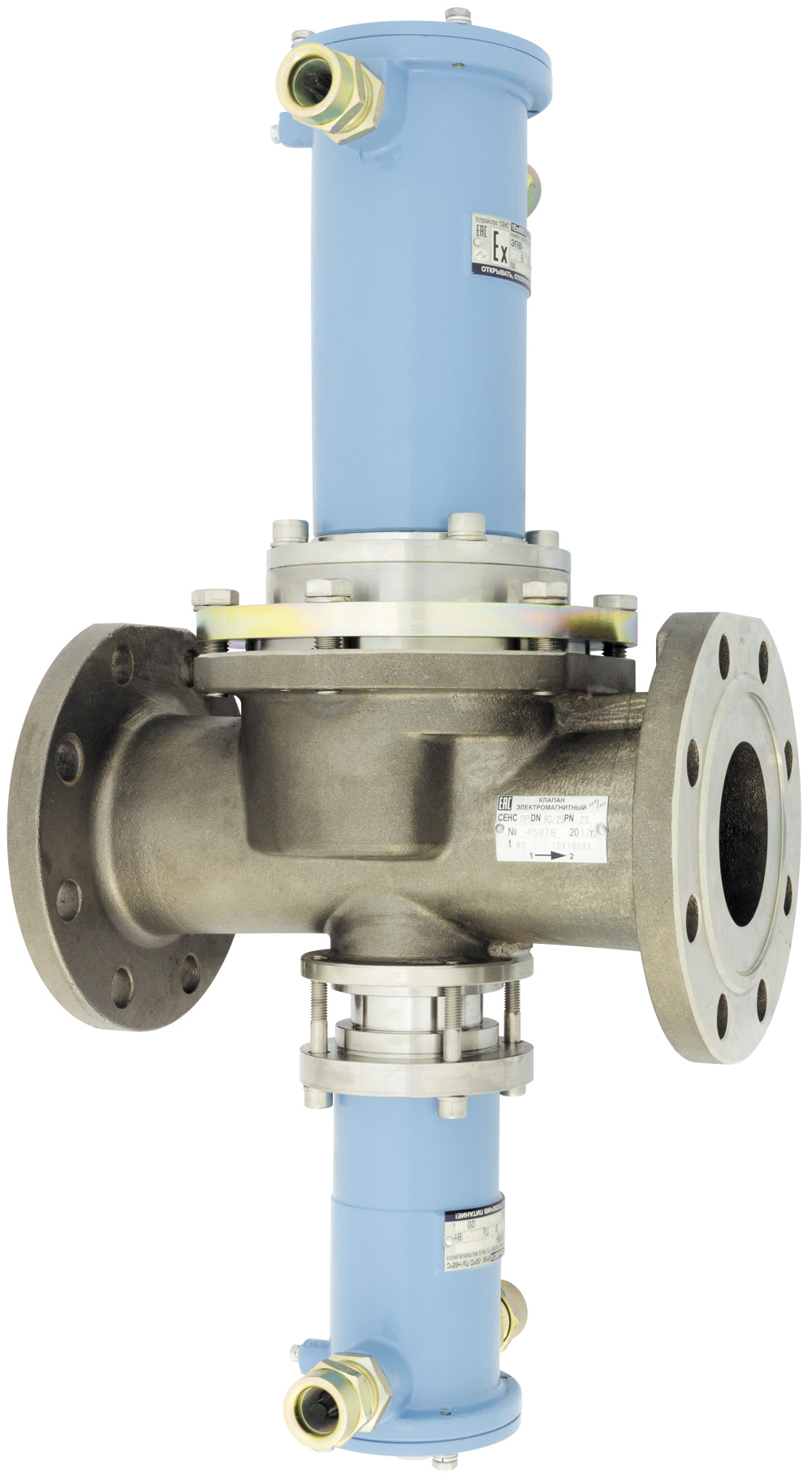

Предназначены для работы в качестве запорного устройства с дистанционным электрическим управлением, обеспечивающим ступенчатое регулирование потоков жидких и газообразных сред в трубопроводах. Имеют два независимых прохода.
Устанавливаются для обеспечения безопасности в стационарных технологических системах налива ж/д и автоцистерн. Применяются в составе измерительных установок для дозированного отпуска нефти и светлых нефтепродуктов.
Преимущественное применение:
- сырая и товарная нефть
- светлые нефтепродукты; и т. п.
- местный световой указатель положения затвора
- арктическое исполнение от -60 °C
- датчик конечных положений затвора (для DN80)
- исполнение для температур рабочей среды до 200°C
| Номинальный диаметр большого прохода (DN1), мм | 50 | 80 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр малого прохода (DN2), мм | 15 | 25 | 25 | 32 | 40 | ||||||
| Номинальное давление (PN), кгс/см² | 25 | ||||||||||
| Перепад давлений (ΔP) в прямом направлении, кгс/см² | от 0 до 25 | ||||||||||
| Перепад давлений (ΔP) в обратном направлении, кгс/см² | не применяется 1) | ||||||||||
| Пробное давление, кгс/см² | 38 | ||||||||||
| Герметичность затворов по ГОСТ Р 54808 | класс «А» | ||||||||||
| Материал корпуса | сталь 10Х18Н9Л | ||||||||||
| Напряжение питания |
|
||||||||||
| Потребляемая мощность (PФ / PУД), Вт |
|
||||||||||
| Продолжительность включения, % | 100 | ||||||||||
| Частота включения, цикл / мин, не более | 6 | ||||||||||
| Температура рабочей среды, °C |
от минуc 50 до плюс 80 (кратковременно до 100) от 5 до 200 (для исполнения «-200C») |
||||||||||
| Температура окружающей среды, °C | от минус 50 (от минус 60 – по заказу) до плюс 60 | ||||||||||
| Маркировка взрывозащиты | 1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36) IIC T6 Gb X; (1Ex d IIC T4 Gb X, Ex ГОСТ 32407-2013 (ISO/DIS 80079-36) IIC T6...T3 Gb X - только для исполнения -200C) | ||||||||||
| Положение на трубопроводе | приводом большого прохода вверх ±90° | ||||||||||
| Тип присоединения | фланцевое исп. F по ГОСТ 33259-2015 (другое – по заказу) | ||||||||||
| Габаритные размеры, мм: | А, не более | 532 | 532 | 639 | 639 | 639 | |||||
| Б, не более | 283 | 283 | 356 | 356 | 356 | ||||||
| В | 230 | 230 | 308 | 308 | 308 | ||||||
| Масса, кг, не более | 25 | 36 | |||||||||
| Полный срок службы, лет | 40 | ||||||||||
Примечание.
1) При подаче давления в обратном направлении клапан откроется
