Предназначены для дистанционного управления сигнализаторами ВС-5 и блоками коммутации БК по линии связи-питания системы измерительной “СЕНС” (СИ СЕНС) и позволяют:
- с помощью кнопки КН-ЛИН-ВС (без фиксации): а) отключать сигнализацию ВС-5; б) проводить регламентную проверку работоспособности сигнализаторов ВС-5;
- с помощью кнопки КН-ЛИН-БК (с фиксацией) - управлять одним или несколькими реле блоков БК, БПК.

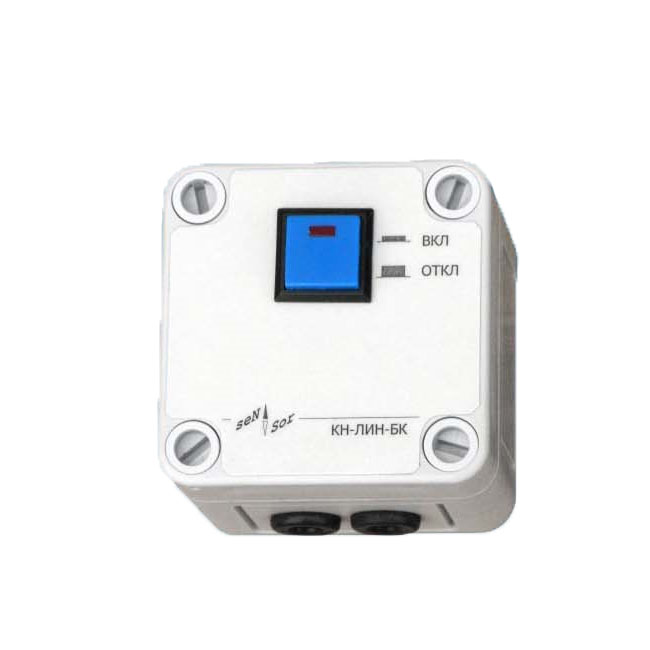

Устройство: Кнопки КН-ЛИН-ВС (рис. 1) и КН-ЛИН-БК (рис. 2) выполнены в корпусе из ударопрочного полистирола. Кнопка ВУУК-2КВ-КН-ЛИН-ВС (рис. 3) идентична по функциям кнопке КН-ЛИН-ВС, выполнена в корпусе из стали 09Г2С. Кнопки подключаются к линии связи-питания СИ СЕНС трехпроводным кабелем. Кнопки имеют два вводных устройства для обеспечения транзитного подключения к линии.
Принцип работы: Устройство КН-ЛИН-ВС, имеющее кнопку без фиксации, работает следующим образом:
- при кратковременном нажатии - отключает сработавшие сигнализаторы ВС-5;
- при длительном нажатии - включает сигнализаторы ВС-5 .
Устройство КН-ЛИН-БК, имеющее кнопку с фиксацией, работает следующим образом:
- кнопка отжата (светодиод не горит) - в линию подаются сигналы “норма”, которые не изменяют состояния вторичных приборов;
- кнопка нажата (светодиод горит) - в линию подаются сигналы, которые приводят к срабатыванию вторичных приборов (сигналы достижения критического уровня): переключению реле блоков БК, включению сигнализаторов ВС-5.
Примечание: В СИ СЕНС кнопки являются “датчиками”.
Контроль исправности: при обрыве линии связи с кнопкой произойдет срабатывание управляемых сигнализаторов ВС-5 и реле блоков БК.
При настройке кнопок устанавливаются:
- адреса управляемых реле блоков БК и сигнализаторов ВС-5;
- время сигнализации.
Обозначение прибора |
КН-ЛИН-ВС |
КН-ЛИН-БК |
ВУУК-2КВ-КН-ЛИН-ВС |
|
Напряжение питания (Un), В |
4 ... 15,5 (СИ СЕНС) |
|||
Потребляемый ток, мА |
12(при Un = 9В) |
|||
Диапазон температур окружающей среды, С |
5...50 |
-50...60 |
||
Маркировка взрывозащиты |
- |
1ExdIIBT4 |
||
Степень защиты по ГОСТ 14254 |
IP40 |
IP66 |
||
Климатическое исполнение по ГОСТ 15150 |
- |
УХЛ1 |
||
Габаритные размеры, мм |
65 х 65 х 57 |
124 x 123 x73 |
||
Средний срок службы, лет, не менее |
15 |
