    Коробки соединительные «ВУУК» Коробки соединительные «ВУУК»
    Наличие товара нет
    Цена:
    По запросу

    Предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики во взрывоопасных зонах.

    Применяются во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты.

    Устройство

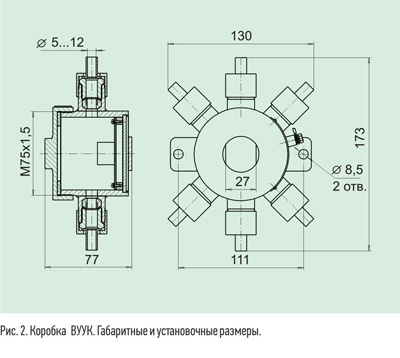

    Корпус коробок выполнен из стали 09Г2С, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытие. Кабельные вводы вварены в корпус. Герметичность корпуса обеспечивается резиновыми уплотнениями крышки и кабельных вводов. Корпус имеет два зажима заземления (внутренний и внешний). Крепление корпуса: две внешние монтажные точки. Применяемые кабели - круглого сечения. Соединение проводов кабелей осуществляется к винтовым клеммным зажимам - два провода сечением до 2 мм2 в каждый зажим. Габаритные и установочные размеры коробок приведены на рис. 2.

    Технические параметры
    • Количество кабельных вводов: 1 ... 6.
    • Диаметр кабеля, мм: 5 ... 12 (кабельный ввод D12).
    • Число клеммных зажимов: 2 ... 14 шт.
    • Максимальное напряжение (АС, DC), В: 300.
    • Максимальная сила тока, А: 10.
    • Маркировка взрывозащиты - 1Ex db IIB T4 Gb (по заказу 1Ex db IIC T4 Gb).
    • Степень защиты от внешних воздействий - IP66.
    • Температура окружающей среды - (-50...+60)°С.
    • Климатическое исполнение: УХЛ1.
    • Средний срок службы - 15 лет.

    Варианты исполнения

    Структура обозначения коробок ВУУК показана на рис. 3, в которой:
    - число и расположение кабельных вводов - см. рис. 4;
    - число клемм - от 0 до 14. Возможны следующие варианты схем соединений (рис. 5):
    а) при указании числа "2 … 14" устройство поставляется с платой, на которой установлено соответствующее число клеммных зажимов, электрически не соединенных между собой;
    б) при указании "n х m" (n - число электрических цепей, m – число клеммных зажимов в каждой цепи) выполняются электрические соединения клеммных зажимов со стороны печатных проводников платы.
    в) комбинированное исполнение, сочетающее б) и в) варианты;
    г) При указании "0" устройство поставляется без платы клеммных зажимов;
    - наличие смотрового окна (диаметр 45 мм) указывается: “ВУУК-...-СВ”;
    - наличие устройства крепления защитной оболочки кабеля - см. раздел “Кабельные вводы”. Примечание: по умолчанию в заказе в коробках применяются кабельные вводы D12.
