Обеспечивают подачу светового сигнала для привлечения внимания персонала в аварийных и иных ситуациях.
Применяются во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Могут применяться в условиях воздействия атмосферных осадков, солнечного излучения.

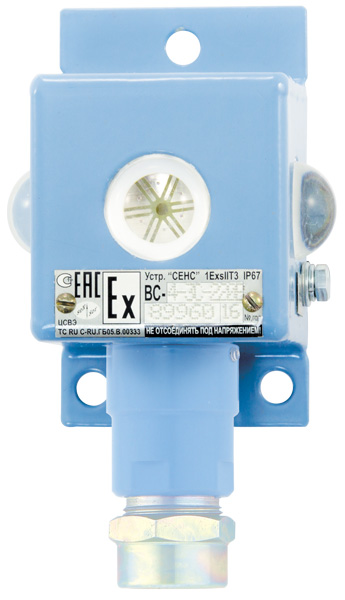

Корпус выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытия. Полость корпуса заполнена эпоксидным компаундом. На передней и боковых стенках расположены яркие многокристальные светодиоды, обеспечивающие широкий угол обзора. В нижней части корпуса расположен кабельный ввод с двухпроводным круглым кабелем для подключения. Кабель съемный – в отсеке кабельного ввода имеются винтовые клеммные зажимы. Схемы подключения приведены на рисунке.
Номинальное напряжение питания, цвет свечения индикаторов, режим свечения (мигающий или непрерывный), комплектация кабельного ввода определяются при заказе.
При подаче питания светодиоды прерывисто загораются (мигают), что обеспечивает тревожный характер сигнализации, индикаторы ВС-4-3СН светятся непрерывно.
Характеристики
| Исполнение | «6В» | «12В» | «24В» | «220В» | |||
|---|---|---|---|---|---|---|---|
| Напряжение питания, В | от 5 до 9 (DC) | от 9 до 16 (DC) | от 20 до 28 (DC) | от 200 до 240 (AC) | |||
| Потребляемый ток1), мА, не более | 360 1) | 180 1) | — | ||||
| Потребляемая мощность, Вт, не более | — | 2 | |||||
| Сила света1), мкд, не менее | 1000 1) | ||||||
| Полный угол обзора, град, не менее | 300 | ||||||
| Температура окружающей среды, °С | от минус 50 до плюс 60 | ||||||
| Климатическое исполнение по ГОСТ 15150 | УХЛ, УТ и М | ||||||
| Степень защиты по ГОСТ 14254 | IP67 | ||||||
| Маркировка взрывозащиты | 1Ex db mb ib op is IIC T5 Gb X | ||||||
| Масса, кг, не более | 0,6 | ||||||
| Срок службы, лет, не менее | 15 | ||||||
Примечание.
1) При номинальном напряжении питания
