Обеспечивают подачу светового сигнала для привлечения внимания персонала в аварийных и иных ситуациях.
Применяются во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Могут применяться в условиях воздействия атмосферных осадков, солнечного излучения.

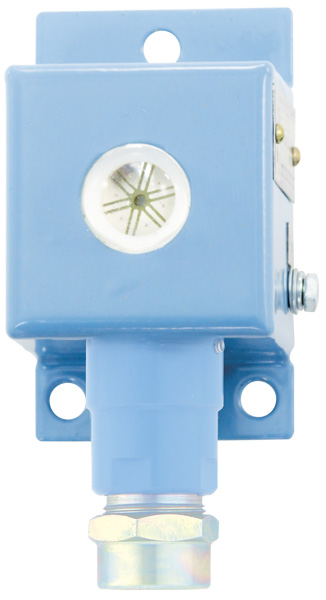

Корпус выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытия. Полость корпуса заполнена эпоксидным компаундом. На лицевой панели расположен яркий многокристальный светодиод. В нижней части корпуса расположен кабельный ввод с двухпроводным круглым кабелем для подключения. Кабель съемный – в отсеке кабельного ввода имеются винтовые клеммные зажимы. Схемы подключения приведены на рисунке.
Номинальное напряжение питания, цвет свечения индикатора, функция выбора режима свечения, комплектация кабельного ввода определяются при заказе.
Cигнализатор ВС-4-П-С позволяет выбрать один из четырех режимов работы светового индикатора (постоянное свечение, мигание с частотой 4, 2 или 0.5 Гц). Настройка осуществляется поднесением магнита из комплекта поставки к определенному месту корпуса.
При подаче питания индикатор прерывисто загорается. Световая сигнализация ВС-4-П-С производится в предварительно выбранном режиме.
Характеристики
| Исполнение | «12В» | «24В» | «220В» | ||
|---|---|---|---|---|---|
| Напряжение питания, В | от 9 до 14 (DC) | от 20 до 28 (DC) | от 200 до 240 (AC) | ||
| Потребляемый ток1), мА, не более | 60 2) | — | |||
| Потребляемая мощность, Вт, не более | — | 1 | |||
| Сила света1), мкд, не менее | 1000 1) | ||||
| Возможные цвета светоизлучателя | красный (желтый, зеленый, синий – по заказу) | ||||
| Полный угол обзора, град, не менее | 110 | ||||
| Температура окружающей среды, °С | от минус 50 до плюс 60 | ||||
| Климатическое исполнение по ГОСТ 15150 | УХЛ, УТ и М | ||||
| Степень защиты по ГОСТ 14254 | IP67 | ||||
| Маркировка взрывозащиты | 1Ex db mb ib op is IIC T5 Gb X | ||||
| Масса, кг, не более | 0,6 | ||||
| Срок службы, лет, не менее | 15 | ||||
Примечания.
1) При номинальном напряжении питания.
2) При номинальном напряжении питания и свечении индикатора
