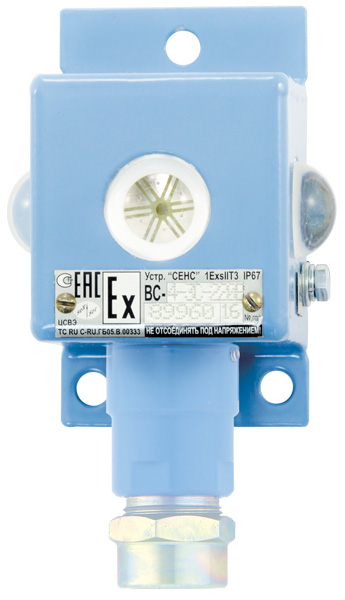

Устройство. Оповещатель ВС-5-3С выполнен в корпусе из алюминиевого сплава, полость которого заполнена эпоксидным компаундом. В корпусе расположена плата контроллера и три многокристальных светодиодных излучателя. В нижней части корпуса находится кабельный ввод, в котором имеются винтовые клеммные зажимы.
Принцип работы. После подачи питания оповещатель принимает данные о контролируемых уровнях датчиков, подключенных к линии СЕНС. Канал сигнализации устройства (световой) включаются в различных режимах в зависимости от полученных состояний контролируемых уровней датчиков.
Настраиваемые параметры: непрерывное свечение или периодическое загорание («мигание») световых излучателей; включение от заданных значений контролируемых уровней одного или нескольких датчиков, с возможностью задания приоритета; таймер продолжительности сигнализации.
Управление. Оповещатель может отключаться по сигналу, подаваемому в линию при нажатии кнопки прибора индикации и управления типа МС-К-500, кнопки КН-ЛИН-СТОП или из программы “АРМ СИ СЕНС”. Со стороны линии СЕНС оповещатель является “ведущим”. Это допускает использование оповещателя совместно с датчиками без дополнительных вторичных приборов СИ СЕНС.
Характеристики
Напряжение питания, В | от 6 до 13 1) | ||
---|---|---|---|
Потребляемый ток2), мА, не более | 160 2) | ||
Сила света2), мкд, не менее | 1000 2) | ||
Угол обзора, град, не менее | 300 | ||
Температура окружающей среды, °С | от минус 50 до плюс 60 | ||
Климатическое исполнение по ГОСТ 15150 | УХЛ, УТ и М | ||
Степень защиты по ГОСТ 14254 | IP67 | ||
Маркировка взрывозащиты | 1Ex db mb ib op is IIC T5 Gb X | ||
Масса, кг, не более | 0,6 | ||
Срок службы, лет, не менее | 10 |
Примечания.
1) От линии СЕНС (номинальное напряжение 9 В).
2) При номинальном напряжении питания
