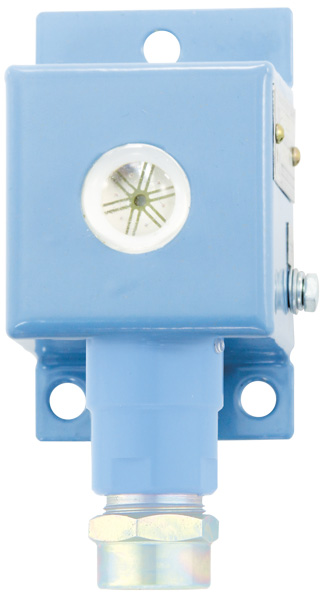

Принцип работы. После подачи питания оповещатель принимает данные о контролируемых уровнях датчиков, подключенных к линии СЕНС. Канал сигнализации устройства (световой) включается в различных режимах в зависимости от полученных состояний контролируемых уровней датчиков.
Настраиваемые параметры: непрерывное свечение или периодическое загорание («мигание») светового излучателя; включение от заданных значений контролируемых уровней одного или нескольких датчиков, с возможностью задания приоритета; таймер продолжительности сигнализации.
Управление. Оповещатель может отключаться по сигналу, подаваемому в линию при нажатии кнопки прибора индикации и управления типа МС-К-500, кнопки КН-ЛИН-СТОП или из программы “АРМ СИ СЕНС”. Со стороны линии СЕНС оповещатель является “ведущим”. Это допускает использование оповещателя совместно с датчиками без дополнительных вторичных приборов СИ СЕНС.
Характеристики
| Напряжение питания, В | от 6 до 13 1) | ||
|---|---|---|---|
| Потребляемый ток2), мА, не более | 60 2) | ||
| Сила света2), мкд, не менее | 1000 2) | ||
| Угол обзора, град, не менее | 120 | ||
| Температура окружающей среды, °С | от минус 50 до плюс 60 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ, УТ и М | ||
| Степень защиты по ГОСТ 14254 | IP67 | ||
| Маркировка взрывозащиты | 1Ex db mb ib op is IIC T5 Gb X | ||
| Масса, кг, не более | 0,6 | ||
| Срок службы, лет, не менее | 10 | ||
Примечания.
1) От линии СЕНС (номинальное напряжение 9 В).
2) При номинальном напряжении питания
