Предназначены для подачи световых, звуковых, комбинированных предупредительных и тревожных сигналов с целью привлечения внимания персонала в аварийных и иных ситуациях, а также индикации режимов работы оборудования.
Взрывоопасные зоны помещений и наружных уста- новок на объектах топливно-энергетической и химиче- ской промышленности, машиностроения.
Могут устанавливаться на открытых площадках в условиях воздействия атмосферных осадков и солнечного излучения.
- антивандальный корпус из алюминиевого сплава
- встроенный барьер искрозащиты
- контроль целостности цепи питания

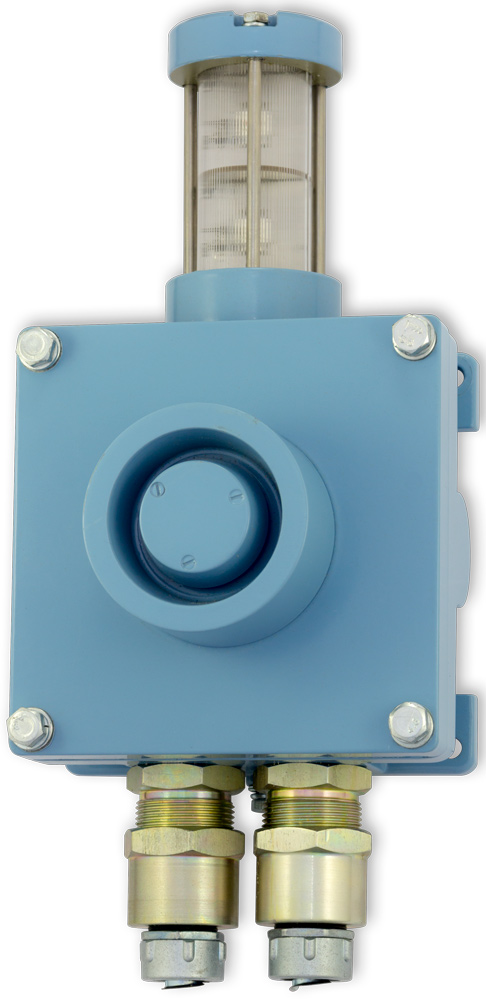

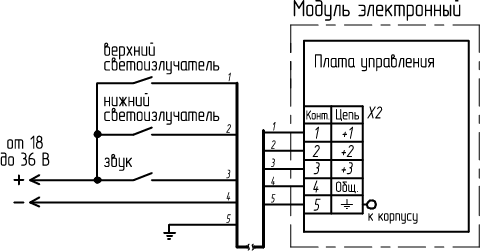

Корпус выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытия. На крышке корпуса установлен звукоизлучатель (рупор). В нижней части находятся два кабельных ввода. Внутри расположен электронный модуль с платой управления. Подключение осуществляется круглым кабелем к клеммным зажимам платы управления по пятипроводной схеме, приведенной на рисунке.
Конструкция звукоизлучателя (рупора), диаметр и комплектация кабельных вводов определяются при заказе.
Оповещатель позволяет выбрать режимы и громкость звучания. Имеет 49 мелодий, два уровня громкости, 20 режимов световой сигнализации. Управление запрограммированными режимами сигнализации (не более семи) осуществляется дистанционно.
Характеристики
Номинальное напряжение питания (Uп), В | 24 (DC) | ||
---|---|---|---|
Допустимый диапазон питающих напряжений, В | от 18 до 36 | ||
Потребляемый ток1), мА, не более | 250 | ||
Потребляемая мощность, Вт, не более | 6 | ||
Сила света1), мкд, не менее | 1000 | ||
Возможные цвета светоизлучателей | красный, желтый, зеленый, синий | ||
Угол обзора, град, не менее | 360 | ||
Уровень звука, дБА/м, не менее | от 88 до 110 2) | ||
Частота звука, кГц | от 1,5 до 4 | ||
Температура окружающей среды, °С | от -50 до +60 | ||
Климатическое исполнение по ГОСТ 15150 | УХЛ1 | ||
Степень защиты по ГОСТ 14254 | IP66 | ||
Маркировка взрывозащиты | 1ExdibIIBT5 | ||
Габаритные размеры В × Г × Ш, мм, не более | 255 × 142 × 132 | ||
Масса, кг, не более | 3,4 | ||
Срок службы, лет, не менее | 10 |
Примечания.
1) При номинальном напряжении питания.
2) Определяется конструкцией звукоизлучателя, режимом звучания (тихий / громкий), мелодией
