Сигнализатор светозвуковой ВС-3 6В (12В и 24В)

Сигнализаторы ВС-3 обеспечивают подачу звуковых и световых сигналов для привлечения внимания персонала в аварийных и иных ситуациях.

Применяются во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Могут применяться в условиях воздействия атмосферных осадков, солнечного излучения.

Устройство, принцип работы

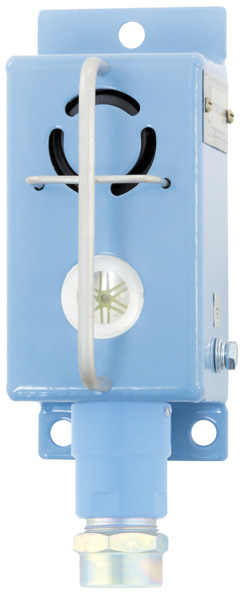

 Корпус выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытия. Полость корпуса заполнена эпоксидным компаундом. На лицевой панели расположены звуковой пьезоизлучатель и яркий многокристалльный светодиод. В нижней части корпуса расположен кабельный ввод с двухпроводным круглым кабелем для подключения. Кабель съемный – в отсеке кабельного ввода имеются винтовые клеммные зажимы для подключения кабеля.

При подаче питания загорается светодиод, звучит модулированный звуковой сигнал. Световая и звуковая сигнализации ВС-3-П производится в предварительно выбранном режиме.

Характеристики

Исполнение                                                           «6В»                     «12В»                       «24В»
Напряжение питания, В                                    от 5 до 9 (DC)       от 9 до 16 (DC)       от 20 до 28 (DC)
Потребляемый ток1), мА, не более                         350 ¹⁾                    300 ¹⁾                       200 ¹⁾
Потребляемая мощность, Вт, не более                      —                          —                              —
Сила света ¹⁾, мкд, не менее                                                                500
Угол обзора, град, не менее                                                                 120
Уровень звука, дБА/м, не менее                               95 ¹⁾                                      105 ¹⁾
Снижение уровня звука в режиме
пониженной громкости ²⁾, дБА, не менее                   —                                           6
Частота звука, Гц                                                                           от 1500 до 4000
Температура окружающей среды, °С                                       от минус 50 до плюс 60
Климатическое исполнение по ГОСТ 15150                                    УХЛ, УТ и М
Степень защиты по ГОСТ 14254                                                           IP67
Маркировка взрывозащиты                                                  1Ex db mb op is IIC T5 Gb X
Масса, кг, не более                                                                                0,6
Полный срок службы, лет, не менее                                                      15
Примечания.

1) При номинальном напряжении питания.

2) Только для исполнения «П»
