Сигнализатор звуковой ВС-3-ГС

Обеспечивают подачу звуковых сигналов для привлечения внимания персонала в аварийных и иных ситуациях.

Применяются во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Могут применяться в условиях воздействия атмосферных осадков, солнечного излучения.

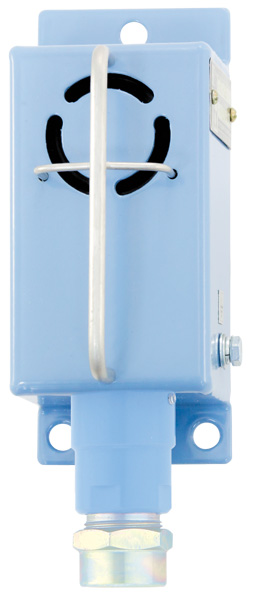

Корпус выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытия. Полость корпуса заполнена эпоксидным компаундом. На лицевой панели корпуса расположен звуковой пьезоизлучатель. В нижней части корпуса расположен кабельный ввод с двухпроводным круглым кабелем для подключения. Кабель съемный – в отсеке кабельного ввода имеются винтовые клеммные зажимы. Схемы подключения приведены на рисунке.

Номинальное напряжение питания, функция выбора режима и громкости звучания, комплектация кабельного ввода определяются при заказе.

Сигнализатор ВС-3-П-ГС позволяе выбрать режим звучания из шести мелодий и двух уровней громкости. Настройка осуществляется поднесением магнита из комплекта поставки к определенному месту корпуса.

При подаче питания звучит модулированный звуковой сигнал. Звуковая сигнализация ВС-3-П-ГС производится в предварительно выбранном режиме.

Характеристики

Исполнение				«6В»	«12В»	«24В»	«220В»
Напряжение питания, В				от 5 до 9 (DC)	от 9 до 16 (DC)	от 20 до 28 (DC)	от 200 до 240 (AC)
Потребляемый ток1), мА, не более				300 1)		200 1)	—
Потребляемая мощность, Вт, не более				—			1
Уровень звука, дБА/м, не менее				105 2)
Снижение уровня звука в режиме пониженной громкости 3), дБА, не менее				6
Частота звука, Гц				от 1500 до 4500
Температура окружающей среды, °С				от минус 50 до плюс 60
Климатическое исполнение по ГОСТ 15150				УХЛ, УТ и М
Степень защиты по ГОСТ 14254				IP67
Маркировка взрывозащиты				1Ex db mb IIC T5 Gb X
Масса, кг, не более				0,6
Полный срок службы, лет, не менее				15

Примечания.

¹⁾ При номинальном напряжении питания.

²⁾ В громком режиме.

³⁾ Только для исполнения «П»
