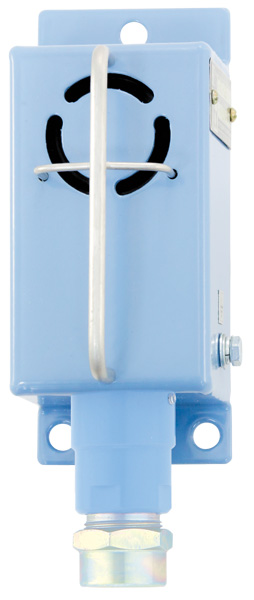

Устройство. Оповещатель ВС-5-ГС выполнен в корпусе из алюминиевого сплава, полость которого заполнена эпоксидным компаундом. В корпусе расположена плата контроллера и пьезосирена. В нижней части корпуса находится кабельный ввод, в котором имеются винтовые клеммные зажимы.
Принцип работы. После подачи питания оповещатель принимает данные о контролируемых уровнях датчиков, подключенных к линии СЕНС. Канал сигнализации устройства (звуковой) включается в различных режимах в зависимости от полученных состояний контролируемых уровней датчиков.
Настраиваемые параметры: тип модуляции частоты звукового сигнала; уровень звукового давления (режимы ”громкий” и “пониженной громкости”); включение от заданных значений контролируемых уровней одного или нескольких датчиков, с возможностью задания приоритета; таймер продолжительности сигнализации.
Управление. Оповещатель может отключаться по сигналу, подаваемому в линию при нажатии кнопки прибора индикации и управления типа МС-К-500, кнопки КН-ЛИН-СТОП или из программы “АРМ СИ СЕНС”. Со стороны линии СЕНС оповещатель является “ведущим”. Это допускает использование оповещателя совместно с датчиками без дополнительных вторичных приборов СИ СЕНС.
Типы модуляции частоты звукового сигнала
Характеристики
| Напряжение питания, В | от 6 до 13 1) | ||
|---|---|---|---|
| Потребляемый ток2), мА, не более | 160 2) | ||
| Уровень звука, дБА/м, не менее | 100 2) 3); 94 2) 4) | ||
| Частота звука, Гц | от 1500 до 4000 | ||
| Температура окружающей среды, °С | от минус 50 до плюс 60 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ, УТ и М | ||
| Степень защиты по ГОСТ 14254 | IP67 | ||
| Маркировка взрывозащиты | 1Ex db mb IIC T5 Gb X | ||
| Масса, кг, не более | 0,6 | ||
| Срок службы, лет, не менее | 10 | ||
Примечания.
1) От линии СЕНС (номинальное напряжение 9 В).
2) При номинальном напряжении питания.
3) В громком режиме.
4) В режиме пониженной громкости
