Применяется в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности.
Основные объекты эксплуатации:
АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования
системы автоматизации пищевой и химической промышленности, коммунальной сферы
Особенности
- исполнение с видом взрывозащиты «искробезопасная электрическая цепь i» уровня «ia» и маркировкой взрывозащиты 0Ex ia IIB T5 Ga X
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
- взрывобезопасное исполнение
- простое применение и ввод в эксплуатацию
- транспортное исполнение для передвижных резервуаров, включая морские и речные суда
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Описание

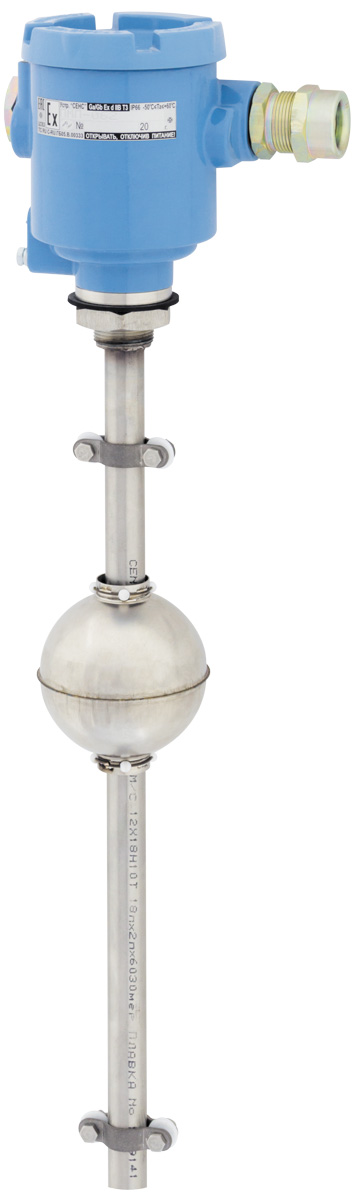

Корпус изготавливается из алюминиевого сплава АК7ч (АЛ9) с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу – из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется устройствами крепления защитной оболочки кабеля различных типов. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлена электронная плата с магниточувствительными контактами (герконами). Поплавок с магнитом свободно перемещается по направляющей вместе с изменяющимся уровнем среды, замыкая герконы.
Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к плате блока управления.
- Характеристики:
Подробные технические характеристики
Длина направляющей, мм от 100 до 6 000;
от 100 до 2500 (транспортное исполнение);
от 250 до 5000 (исполнение в оболочке из PVDF)Шаг измерения уровня жидкости, мм 5 Допускаемая основная погрешность измерений уровня (для токового сигнала 4 - 20 мА) ±5 мм или ±0,15 (±0,1) % от диапазона выходного сигнала (принимается большее значение) Температурная погрешность, % / 10 ℃ 0,2 Параметры контролируемой среды: температура, ℃ от -501) до +100 (до +125 – по согласованию с изготовителем); от -501) до +80 (исп. PVDF) рабочее давление, МПа, не более 2,5; 0,07 (исп. PVDF) плотность, кг/м³ от 450 до 1500 (бензин, дизель, СУГ, нефть, керосин, одорант и др.) Верхняя / нижняя неизмеряемые зоны, мм, не менее 50 / 50 (зависит от типа поплавка) Климатическое исполнение по ГОСТ 15150 УХЛ1 Температура эксплуатации, хранения, транспортирования, ℃ от -50 до +60;
от -40 до +60 для ПМП-063IСтепень защиты по ГОСТ 14254 IP66 Маркировка взрывозащиты Ga/Gb Ex d IIВ ТЗ;
0Ex ia IIB T6...T4 Ga X (ПМП-063I);
Ga/Gb Ex db IIB T6...T4 X (исп. PVDF)Выходной сигнал 4-20 мА (HART) Напряжение питания (Un), В от 9 до 42 (до 30 – для взрывозащиты 0Ex ia IIB T5 Ga X) Защита от напряжения обратной полярности есть Средняя наработка на отказ, ч, не менее 100000 Масса, кг, не более 25 Средний срок службы, лет 15 Примечание.
1) при условии отсутствия замерзания контролируемой среды
