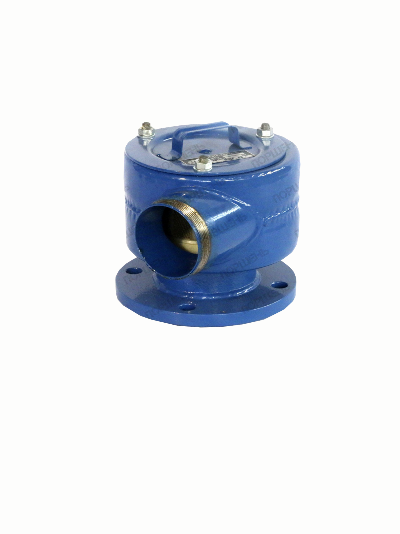

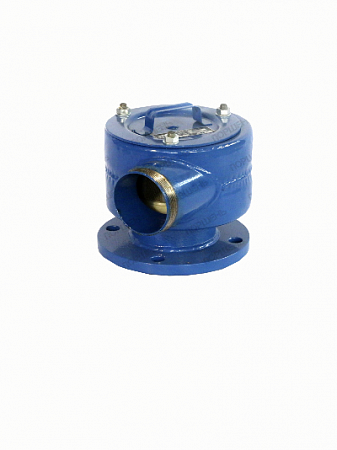

Фильтр сливной ФС-1 предназначен для грубой очистки от механических примесей нефтепродуктов сливаемых в резервуары нефтебаз и АЗС.
Фильтр входит в комплект сливного устройства и устанавливается на приемную трубу резервуара.
Фильтр сливной выпускается в двух исполнениях: ФС-1 с одним входным патрубком и ФС-2 с двумя входными патрубками. Выходной патрубок может быть с муфтовым или фланцевым соединением.
По устойчивости к воздействию климатических факторов внешней среды фильтры изготавливаются в исполнениях У, ХЛ или УХЛ категории размещения 1 по ГОСТ 15150-69.
Примеры обозначения:
ФС-1М К У1 ТУ 3689-006-10524112-2000, где
ФС — фильтр сливной,
1 — один входной патрубок,
М — муфтовый выходной патрубок,
К— под соединение «Камлок»
У1 — климатическое исполнение и категория размещения по ГОСТ15150-69;
ФС-2Ф/6 УХЛ1 ТУ 3689-006-10524112-2000, где
ФС — фильтр сливной,
2 — два входных патрубка,
Ф — фланцевый выходной патрубок,
6 — номинальное давление присоединительного фланца на выходном патрубке в кг/см2,
УХЛ1 — климатическое исполнение и категория размещения по ГОСТ15150-69.
Характеристики:
Присоединение выходного патрубка | фланцевое | |
Рабочее давление, МПа (кг/см2), не более | 0,1(1) | |
Степень фильтрации, мкм, не более | 500 | |
Габаритные размеры, мм | 215*236*239 | |
Вес, кг | 7,1 | |
Присоединительные размеры, мм | D | 205 |
D1 | 170 | |
d | 18 | |
n, шт | 4 |
