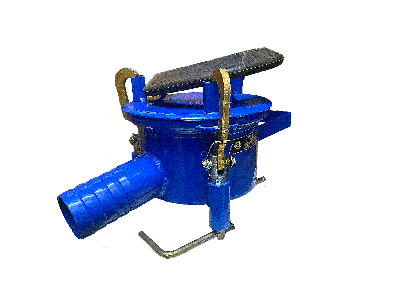

Устройство нижнего слива УНС-75

Устройства нижнего слива УНС-75 (УНСА-75) предназначены для слива нефтепродуктов из железнодорожных вагон-цистерн в резервуарные конструкции, передвижные и стационарные. Корпус устройства нижнего слива может быть стальным или алюминиевым в зависимости от требований заказчика.

УНС — устройство нижнего слива со стальным сварным корпусом;
УНСА — устройство нижнего слива с корпусом, изготовленным литейным способом из алюминиевого сплава.
По типу присоединения сливного патрубка к сливной магистрали устройства нижнего слива изготавливаются в следующих исполнениях:

стандартное исполнение — с наконечником для рукава;
исполнение «М» — с фланцем;
исполнение «К» — с резьбой на патрубке для использования совместно с быстроразъемными соединениями (БРС) типа «Камлок».
По устойчивости к воздействию климатических факторов внешней среды сливные устройства изготавливаются в исполнениях У, ХЛ и УХЛ, категории размещения 1 по ГОСТ15150-69.

Характеристики

Условный диаметр прохода, DN	75
Рабочее давление, МПа (кг/см2)	0.1 (1)
Длина (L), мм	422
Высота (H), мм	270
Ширина, мм	285
Масса, кг, не более	9,2
