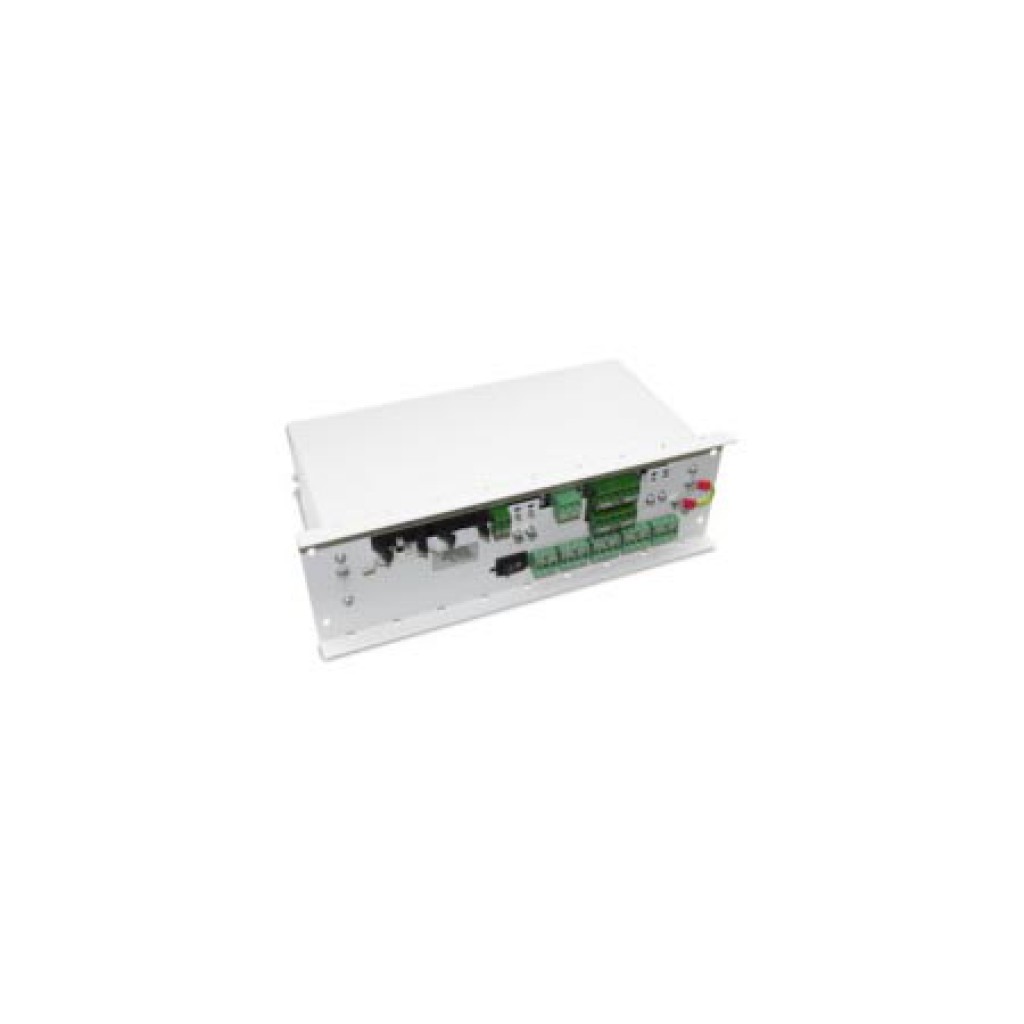

Блок "Топаз-306БУ2" предназначен для управления многорукавной двухсторонней топливораздаточной колонкой, имеющей до 4 рукавов на стороне и оснащенной устройствами жидкокристаллической индикации "Топаз-306БИ2". |
Блок обеспечивает одновременный отпуск топлива по одному из рукавов с каждой стороны колонки и выдачу на табло информации о цене, количестве и стоимости отпущенного топлива. Управление двухрукавной колонкой осуществляется непосредственно блоком "Топаз–306БУ2".
Для управления колонкой с количеством рукавов более двух используется блок с подключенными к нему модулем расширения серии "Топаз-306MP". Тип подключаемого к устройству модуля определяется количеством рукавов колонки.
| Количество рукавов ТРК | Тип модуля |
| 4 | "Топаз-306МР1М" |
| 6 | "Топаз-306МР" |
| 8 | "Топаз-306МР3" |
Так же к блоку управления возможно подключение до 2-х модулей измерения температуры "Топаз-306МТ". Блок получает данные от этих устройств и передает их системе управления для дальнейшей обработки.
Конструкция и элементная база блока управления обеспечивают надежную работу при температурах от минус 40°С до плюс 50°С и высокую степень помехозащищенности.
Управление устройством осуществляется по интерфейсу RS-485, от системы управления, в качестве которой может быть использован любой из приведенных ниже вариантов:
- управление от ПДУ или миникомпьютера;
- управление от ККМ через контроллер;
- управление от персонального компьютера через контроллер или блок сопряжения.
Для работы используется "Протокол обмена данными между системой управления и топливораздаточной колонкой. Версия 2.0, ООО "Топаз-электро", г. Волгодонск, 2005 г."
- управление отпуском топлива;
- выдача на индикаторные табло информации о готовности колонки к отпуску с указанием заданного количества, либо символов режима "до полного бака";
- подсчет количества и стоимости отпущенного топлива;
- выдача на индикаторные табло информации о цене, количестве и стоимости отпущенного топлива;
- выдача на индикаторные табло служебной информации;
- отключение насосного агрегата ТРК при отсутствии импульсов от одного из каналов ДРТ типа "двухканальный";
- управление клапанами снижения расхода, магнитными пускателями;
- сохранение параметров устройства, результатов отпуска и суммарных счетчиков после отключения электропитания в течение неограниченного времени;
- возможность электронной юстировки ТРК;
- регистрация количества операций с юстировочным коэффициентом;
- регистрация количества обновлений программного обеспечения;
- измерение температуры внутри устройства;
- выдача системе управления служебной информации;
- выдача системе управления информации о температуре топлива при использовании устройства " Топаз-306МТ";
- включение и отключение по команде от системы управления внешнего освещения и подсветки ЖК индикаторов.
