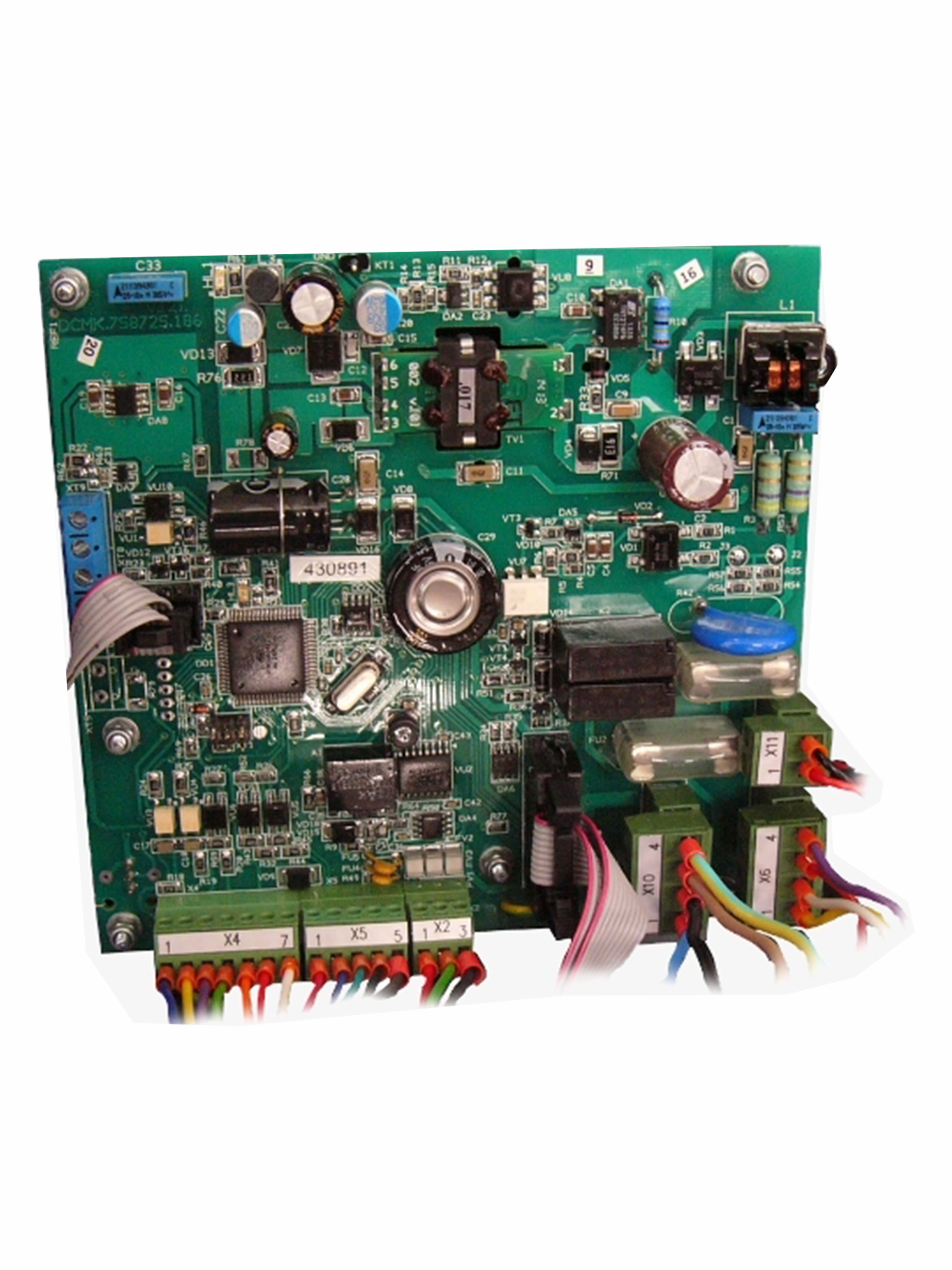

Блок управления "Топаз-306БУ5"

Блок "Топаз-306БУ5" предназначен для управления одним рукавом топливораздаточной колонки.

Блок обеспечивает управление исполнительными устройствами ТРК (магнитный пускатель, клапан двойного действия), подсчет количества выданного топлива и отображение информации об отпуске на подключенных табло. В качестве табло могут использоваться семисегментные жидкокристаллические семиразрядные индикаторы "Топаз-160Т-1/7", либо светодиодные шестиразрядные индикаторы "Топаз-160-13/6".

Конструкция и элементная база блока управления обеспечивают надежную работу при температурах от минус 40°С до плюс 50°С и высокую степень помехозащищенности.

Управление устройством осуществляется:

• в ручном режиме;
• от системы управления, работающей по импульсному (неинтерфейсному) режиму;
• от системы управления, работающей по интерфейсу RS-485 с использованием "Протокола обмена данными между системой управления и топливораздаточной колонкой. Версия 2.0, ООО "Топаз-электро", г. Волгодонск,2005 г.".

• управление от ПДУ или миникомпьютера;
• управление от ККМ через контроллер;
• управление от персонального компьютера через контроллер или блок сопряжения.

• управление отпуском топлива;
• подсчет и индикация на табло количества отпущенного топлива;
• выдача на индикаторные табло служебной информации;
• управление клапаном двойного действия, магнитным пускателем;
• управление электромеханическим суммарным счетчиком;
• сохранение параметров устройства, результатов отпуска и суммарных счетчиков после отключения электропитания в течение неограниченного времени;
• возможность электронной юстировки ТРК;
• регистрация количества проведенных операций настройки параметров;
• выдача системе управления служебной информации;
• настройка с помощью кнопок "ПУСК", "СТОП" параметров работы устройства;
• настройка с помощью интерфейсной системы управления параметров работы устройства;
• звуковое оповещение о нажатии кнопок "Пуск" и "Стоп".
