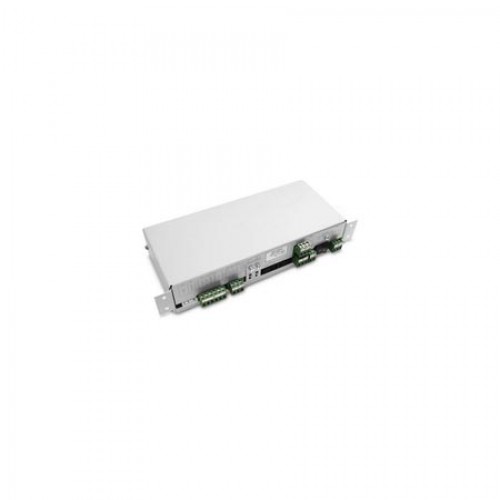

Блок управления "Топаз-306БУ6"

Блок "Топаз-306БУ6" предназначен для управления однорукавной топливораздаточной колонкой серий "Топаз-11х", "Топаз-61х". Блок обеспечивает управление исполнительными устройствами ТРК и выдачу на табло информации о цене, количестве и стоимости отпущенного топлива.

Устройство разработано с учетом максимального удобства эксплуатации.

Конструкция и элементная база блока управления обеспечивают надежную работу при температурах от минус 40°С до плюс 50°С и высокую степень помехозащищенности.

Управление устройством осуществляется по интерфейсу RS-485 от системы управления, в качестве которой может быть использован любой из приведенных ниже вариантов:

• управление от ПДУ или миникомпьютера;
• управление от ККМ через контроллер;
• управление от персонального компьютера через контроллер или блок сопряжения.

Для работы используется "Протокол обмена данными между системой управления и топливораздаточной колонкой. Версия 2.0, ООО "Топаз-электро", г. Волгодонск, 2005 г."

В зависимости от установленного программного обеспечения блок управления работает с устройствами индикации “Топаз-156М3-01 БК”, “Топаз-156М2-01 СДИ” или "Топаз-306БИ2" (ЖКИ).

• управление отпуском топлива;
• выдача на индикаторные табло информации о готовности колонки к отпуску с указанием заданного количества, либо символов режима "до полного бака";
• подсчет количества и стоимости отпущенного топлива;
• выдача на индикаторные табло информации о цене, количестве и стоимости отпущенного топлива;
• выдача на индикаторные табло служебной информации;
• отключение насосного агрегата ТРК при отсутствии импульсов от одного из каналов ДРТ типа "двухканальный";
• управление клапанами снижения расхода, магнитными пускателями;
• настройка параметров работы устройства дистанционно по интерфейсу RS-485;
• сохранение параметров устройства, результатов отпуска и суммарных счетчиков после отключения электропитания в течение неограниченного времени;
• возможность электронной юстировки ТРК;
• регистрация количества операций с юстировочным коэффициентом;
• регистрация количества обновлений программного обеспечения;
• измерение температуры внутри устройства;
• выдача системе управления служебной информации;
• включение и отключение по команде от системы управления внешнего освещения и подсветки ЖК индикаторов (для  "Топаз-306БУ6" ЖКИ).
