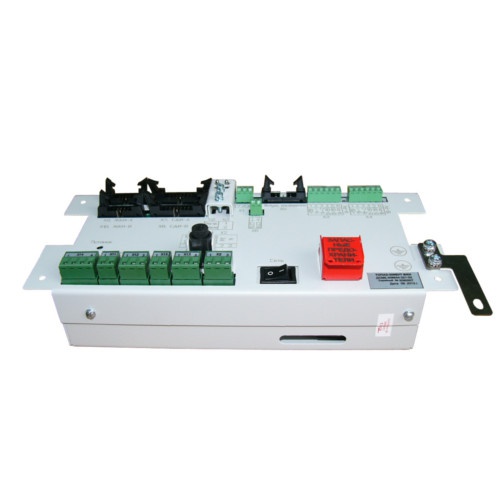

Блок управления "Топаз-306БУ7"

Блок "Топаз-306БУ7" предназначен для управления одно- или двусторонней топливораздаточной колонкой серий "Топаз-42х", "Топаз-2хх", имеющей до 5 рукавов на стороне. Блок обеспечивает одновременный отпуск топлива по одному из рукавов с каждой стороны колонки и выдачу на табло информации о цене, количестве и стоимости отпущенного топлива. Управление двухрукавной колонкой осуществляется непосредственно блоком "Топаз–306БУ7".

Для управления колонкой с количеством рукавов более двух используется блок с подключенными к нему модулем расширения серии "Топаз-306MP". Тип подключаемого к устройству модуля определяется количеством рукавов колонки.

В зависимости от установленного программного обеспечения блок управления:

• работает с устройствами индикаци “Топаз-156М3-01 БК”,  “Топаз-156М2-01 СДИ” или  "Топаз-306БИ2" (ЖКИ);
• управляет электродвигателем системы отбора паров;
• работает с частотным преобразователем "Топаз-252";
• управляет ТРК с производительностью рукавов 130 л/мин;
• управляет ТРК с сателлитом.

Так же к блоку управления возможно подключение до 2-х модулей измерения температуры "Топаз-306МТ". Блок получает данные от этих устройств и передает их системе управления для дальнейшей обработки.

Устройство разработано с учетом максимального удобства эксплуатации.

Конструкция и элементная база блока управления обеспечивают надежную работу при температурах от минус 40°С до плюс 50°С и высокую степень помехозащищенности.

Управление устройством осуществляется по интерфейсу RS-485 от системы управления, в качестве которой может быть использован любой из приведенных ниже вариантов:

• управление от ПДУ или миникомпьютера;
• управление от ККМ через контроллер;
• управление от персонального компьютера через контроллер или блок сопряжения.

Для работы используется "Протокол обмена данными между системой управления и топливораздаточной колонкой. Версия 2.0, ООО "Топаз-электро", г. Волгодонск, 2005 г."

• управление отпуском топлива;
• выдача на индикаторные табло информации о готовности колонки к отпуску с указанием заданного количества, либо символов режима "до полного бака";
• подсчет количества и стоимости отпущенного топлива;
• выдача на индикаторные табло информации о цене, количестве и стоимости отпущенного топлива;
• выдача на индикаторные табло служебной информации;
• отключение насосного агрегата ТРК при отсутствии импульсов от одного из каналов ДРТ типа "двухканальный";
• управление клапанами снижения расхода, магнитными пускателями;
• настройка параметров работы устройства дистанционно по интерфейсу RS-485;
• сохранение параметров устройства, результатов отпуска и суммарных счетчиков после отключения электропитания в течение неограниченного времени;
• возможность электронной юстировки ТРК;
• регистрация количества операций с юстировочным коэффициентом;
• регистрация количества обновлений программного обеспечения;
• измерение температуры внутри устройства;
• выдача системе управления служебной информации;
• выдача системе управления информации о температуре топлива (при использовании устройства "Топаз-306МТ");
• включение и отключение по команде от системы управления внешнего освещения и подсветки ЖК индикаторов (для "Топаз-306БУ7" ЖКИ).
